Adquiri este rádio com um amigo que trabalha com usados e o
tinha ha pouco tempo, é um Ralfo modelo 5VC47, grande de madeira típico dos
anos de 1940.
Esta é a etiqueta anexa ao chassi do garotão.
O Dial estava em péssimo estado
devido à idade e exposição à umidade do local que provavelmente ficou
"guardado" este rádio.
A madeira na lateral esquerda estava deslaminada, efeito da umidade.
Aqui uma visão do estrago causado na caixa do rádio.
Estava faltando pedaços qual se perderam devido a ma
conservação, o processo de restauração da caixa começou com a limpeza, cola e
reforço na parte interna.
Já remontada (colada) a madeira e
passado massa de madeira para preencher as lacunas que estão faltando, para
receber a nova laminação.
O chassi estava oxidado, sujo, enferrujado, maltratado devido
à umidade e ação do tempo.
Alto-falante, bobinas de F.I, Válvulas, borrachinhas,
fiação, enfim tudo com marcas da idade...
Aqui já limpo e com os componentes necessários substituídos
a parte inferior do rádio.
Outra visão da parte inferior do
rádio.
Bem após tudo montado regulado, me deparei com um problema
que tive de pedir ajuda aos universitários... No caso o cara que mais entende
de rádio que eu conheço DR. Indalécio da http://officinadosradios.blogspot.com.br/,
o rádio tinha uma distorção que somente foi solucionada quando desmontei as
F.I's as 'sequei' conforme a sua orientação, retirando a umidade!

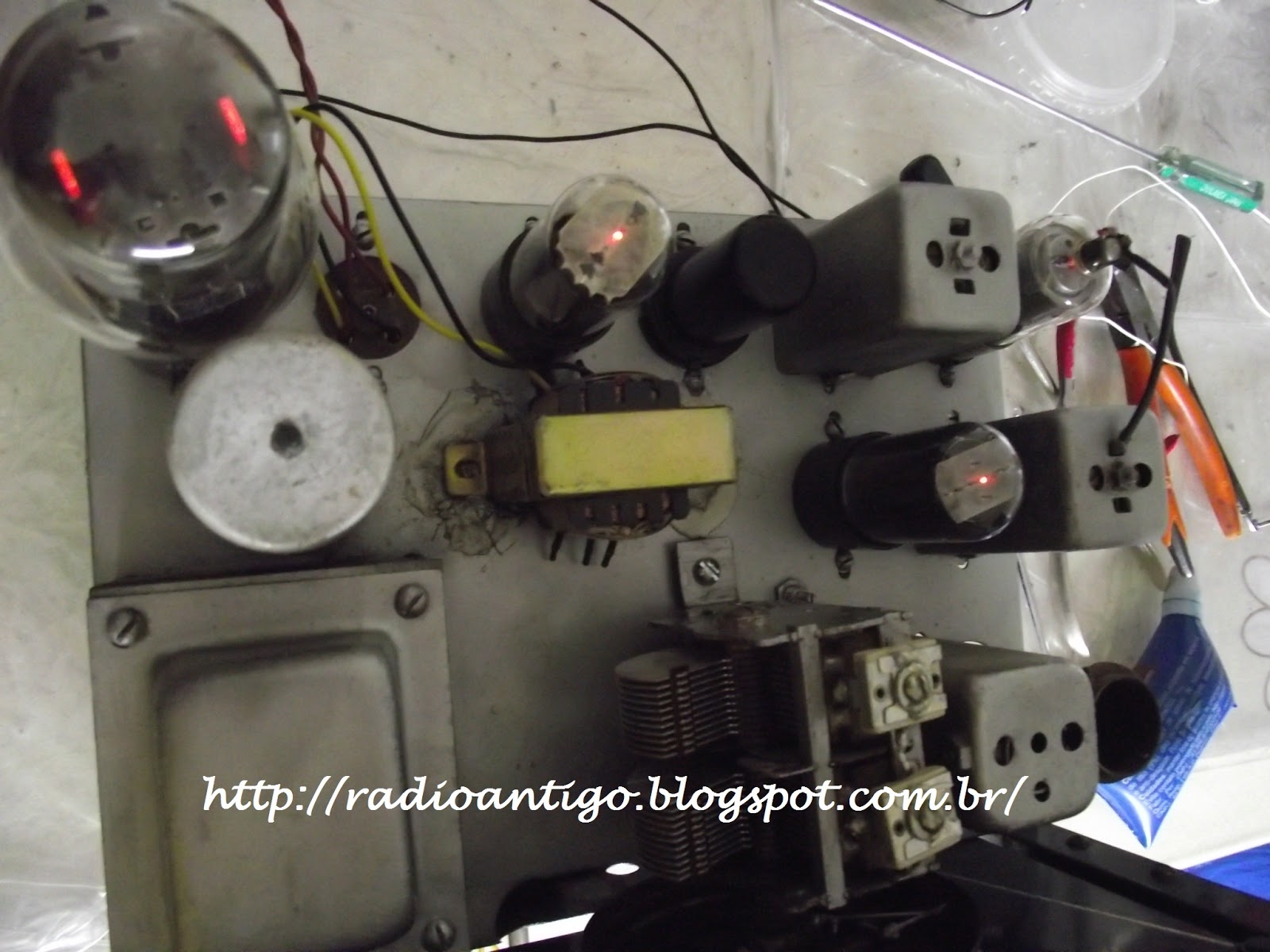

O chassi já 100% restaurado
Em primeiro plano o transformador que neste rádio estava bem
conservado, não havendo a necessidade de novo enrolamento trabalha com tensões
de 275 v, 5v e 6,3v.
As bobinas, a de antena e as de F.Is juntamente com a válvula 6k7.
Como o Dial estava completamente detonado, colocamos um novo
de acrílico.
Nesta foto destaca-se a válvula retificadora e o choque,
neste radio o trafo de choque original estava aberto e foi substituído por um
transformador comum utilizando apenas o primário 0-220volts.
A caixa pronta, somente faltando inserir os componentes eletrônicos!
Outra visão da caixa do rádio finalizada.
Pronto, já montado o rádio, coloquei quatro botões de
madeira em dois tamanhos para dar um destaque.
O chassi montado dentro do rádio.
Outro angulo do chassi.
Outra visão do radio Ralfo montado.
Aqui uma visão de frente.
Outra foto do rádio da Ralfo finalizado!
