Hoje quero apresentar-lhes mais uma aquisição: trata-se de um rádio fabricado em 1950 válvulado da marca Philips.
É um modelo com caixa de baquelite, e o que chama atenção
desde o inicio e que o dial dele fica sobressaído na frente, na realidade
exposto fora da caixa, deixando o desenho harmonioso e bonito.
As marcas do tempo eram visíveis, "é incrível como
encontro rádios com respingo de tinta" porem o estado geral estava bom, o
mesmo estava original inclusive com etiquetas conforme visto na foto.
Na parte interna o chassi ate que esta bem conservado,
com pouca sujeira em comparação a outros que já trabalhei.
O capacitor variável e as bobinas de frequência
intermediaria podem ser vistos nesta foto.
Esta foto mostra em detalhes a situação que se encontrava o
resistor "torrado" ao lado da válvula retificadora AZ-41.
O transformador de força estava em excelentes condições, todas as tensões
certinhas, apesar da idade e das condições da rede elétrica no tempo em que ele
foi fabricado.

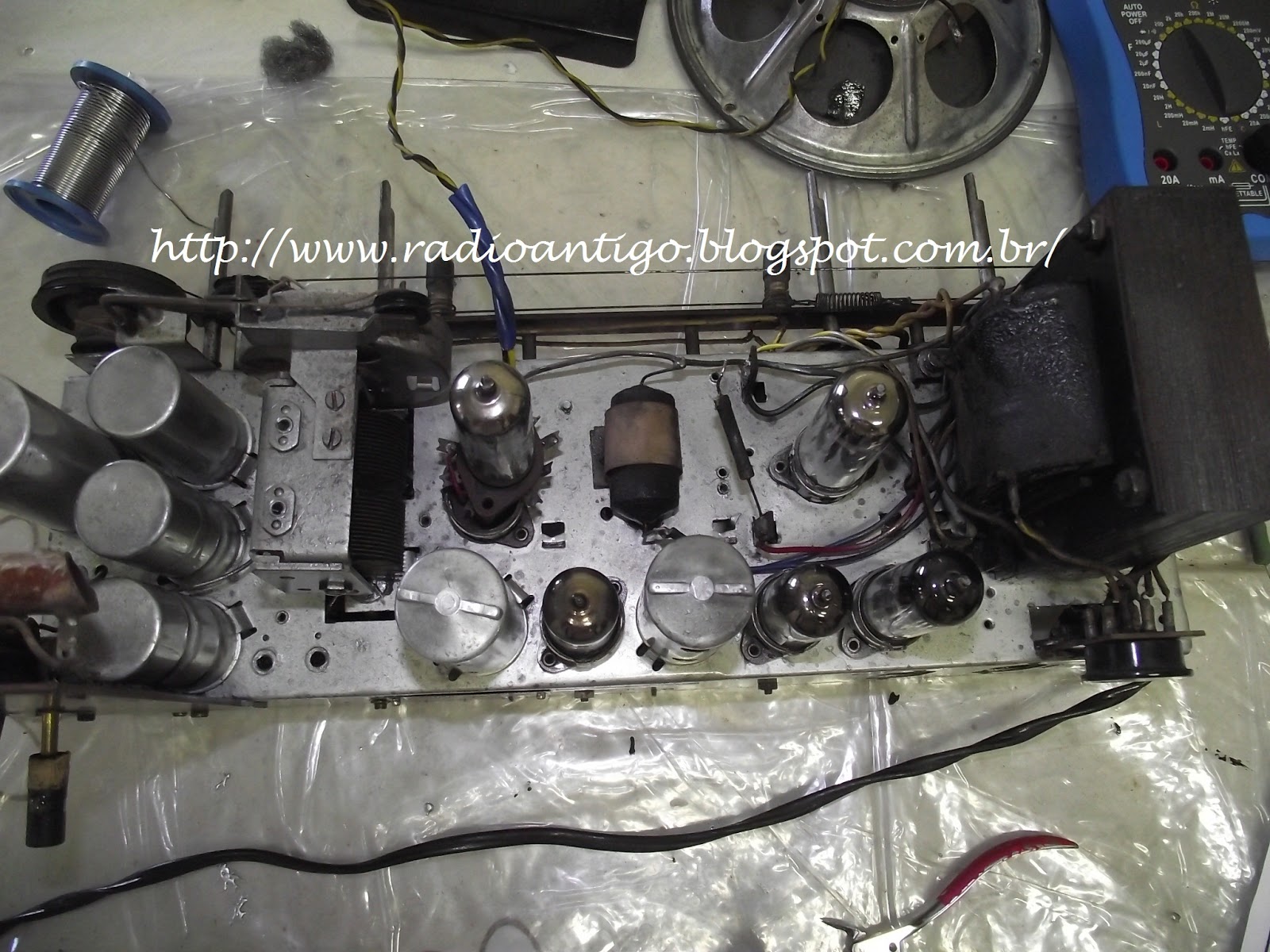

Já fora da caixa podemos ver a elegância deste projeto, os componentes bem
dispostos no chassi.
Aqui um detalhe da pequena, mas presente oxidação e sujeira
do chassis.
Na parte interna da caixa, estava relativamente em boas
condições, com os restos dos antigos hóspedes que um dia ali estiveram morando
.
Outra foto, destacado o chassi do rádio.
Na parte de baixo também estava em boas condições, aqui
destaca-se o transformador de saída, e os capacitores.
Vamos ao trabalho de limpeza, remoção de traços de oxidação,
sujeira, etc. Envernizar para que o tempo testemunhe a qualidade deste rádio
dos anos 50.
Iniciamos substituindo TODOS os capacitores, que devido à
umidade, tempo e material que foram feitos sofrem perda de valores originais e
fugas, desta forma o correto é serem substituídos.
Outra foto da substituição dos componentes antigos por
novos.
Esta é a ultima... hehe, veja que vale a pena substituir,
por mais difícil que seja um componente duvidoso, isto garante que a qualidade
do projeto original se mantenha.
Aqui no processo de alinhamento das fi's. Este rádio trabalha com 455khz de
frequência intermediaria, na foto ao fundo pode-se ver meu gerador de sinais...
Este rádio tem as seguintes válvulas: AZ-41, ECH-41, EAF-42, EBC-41 e EL-41.
Já estando completamente restaurado este rádio demonstrou
ser excelente, tem uma sensibilidade e seletividade e qualidade de áudio incrível.

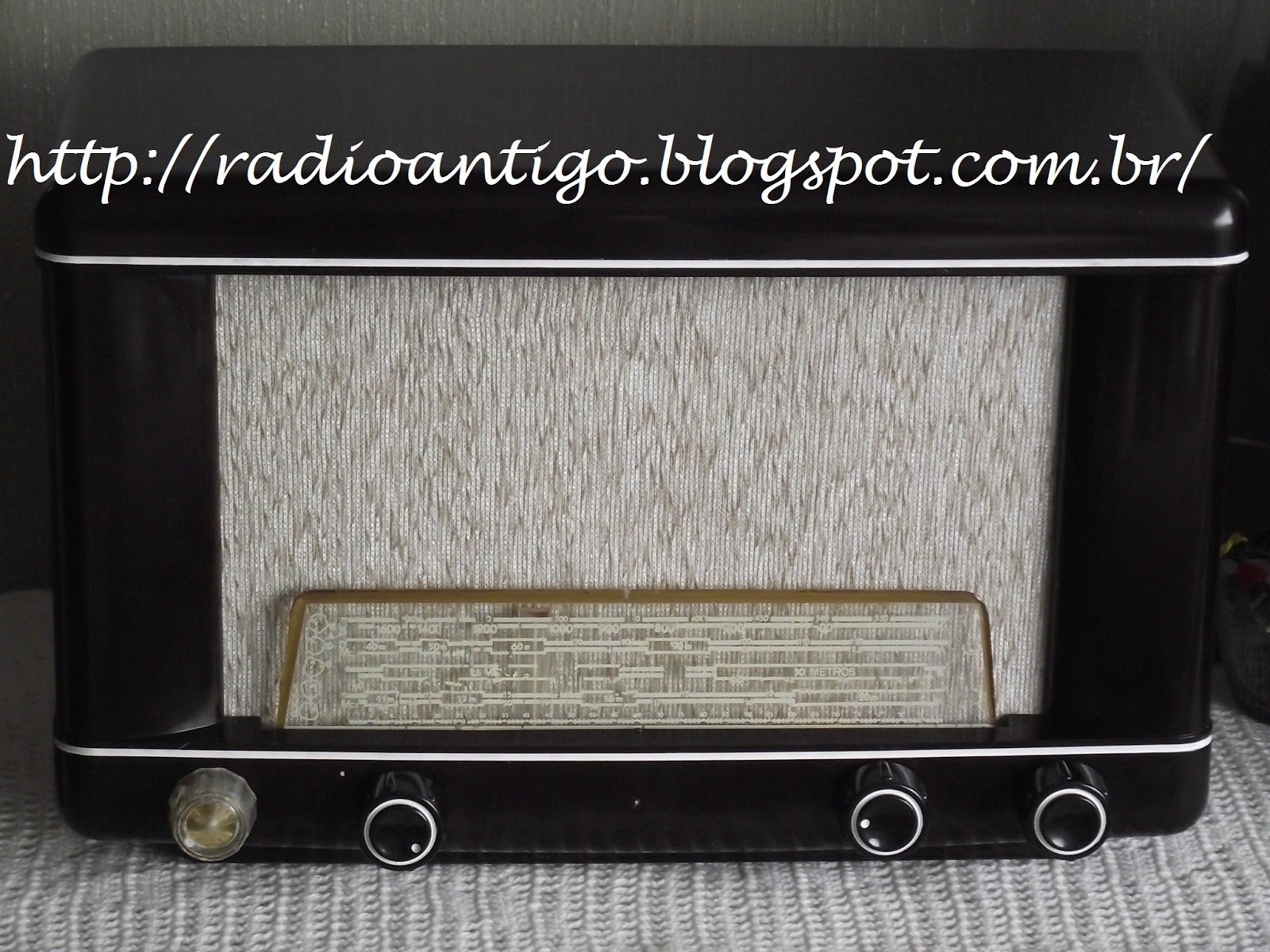

Pronto, um único detalhe é que falta um botão original, que
estarei resolvendo mais adiante. Já finalizado com novo pano frontal e baquelite polido.
Lembrei-me de guardar para mostrar alguns dos componentes
que foram substituídos, outros já tinha me desfeito quando tive a ideia, assim
estes são uma parte dos capacitores e resistores substituídos.
A tampa trazeira original (o que é raro) do rádio PHILIPS BR
395-A de fabricação 1950.

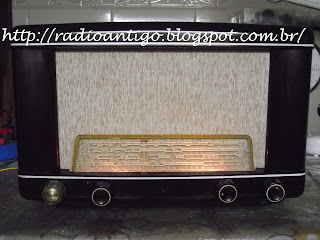

Prontinho, agora é só aproveitar.
Gostou, comente; abraço.
Veja o vídeo dele em pleno funcionamento, ressalto que como moro em um
prédio utilizei um fio solto pela janela, captando emissoras de São Paulo (com
a ajuda da propagação atmosférica) como se fossem de Curitiba.
