A SEMP iniciou suas atividades no Brasil em 1942 em São
Paulo (Sociedade Elétrica Mercantil Paulista) com a fabricação de rádios no
mercado nacional e logo tornou se uma das principais empresas neste seguimento.
Fiquei tão empolgando com a aquisição deste modelo que até o
desmontei antes de tirar fotos de como ele chegou, quando lembrei achei que
poderia dar uma "disfarçadinha" hehehe..
A caixa do rádio estava completamente infestada de cupins,
ai vem o tratamento exclusivo (querosene + saco de lixo preto e muito Sol,o que
em Curitiba no inverno é complicado!!!)
Aqui as laminas de revestimento estavam soltas e quebradas, precisando de um pouquinho de cola...
Aqui já no inicio do acabamento da caixinha do rádio.
O chassi até que estava bom, tinha a oxidação costumeira,
mas ai começaram os problemas: o primeiro era que a bobina de antena estava
rompida, alguém fez um chacho (filzinho laranja de telefone na foto) porem não
ficou nada bom.
Substitui a bobina por outra compatível com a 12BE6, porem
ela não era compatível no tamanho da base para a fixação no chassi, sendo
necessária uma pequena adaptação como visto na foto, desta forma foi necessário
um pedacinho de fio 24AWG rígido como suporte.
Aqui o detalhe da "nova bobina de antena da marca Nautilus".
Um fato curioso neste rádio é que estavam faltando vários
componentes, alguém simplesmente retirou vários capacitores, e também a válvula
de saída a 50C5, desta forma tive que buscar o esquema elétrico deste para fazer
as substituições com os valores corretos.
Este é o esquema do Semp AC 242 (Tapajos)
Aqui fazendo a limpeza do chassi como de costume...

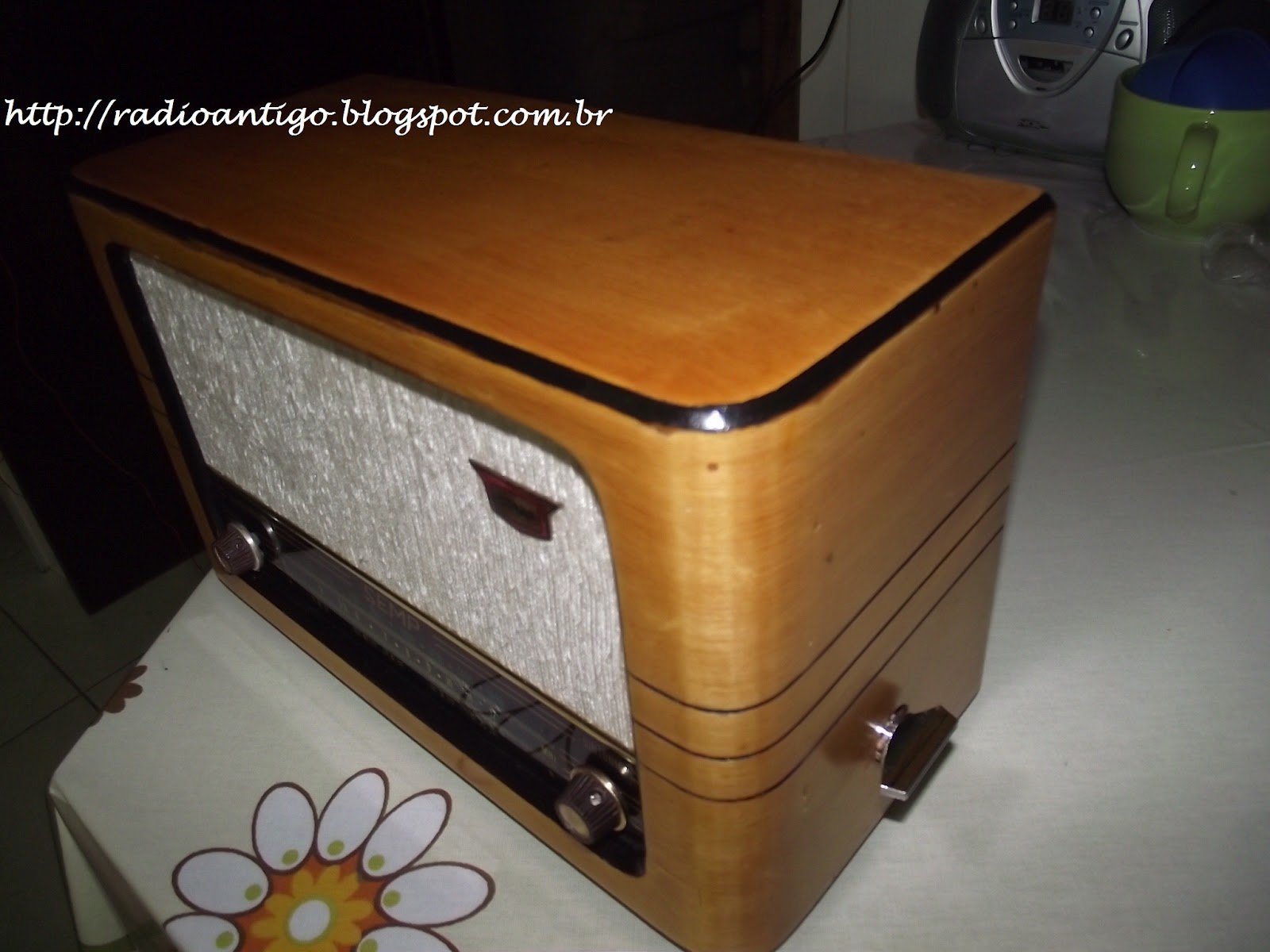

Aqui o Semp(zinho) Já pronto com novo tecido!
Vista da lateral direita...
Aqui a vista da lateral esquerda, observe que o botão de faixas (não consegui o original), porem ficou bacana.
Outro angulo.
Este rádio ficou muito bom, possui excelente sensibilidade e
seletividade, com a qualidade de áudio muito boa, lembrando que a válvula de
saída é uma 50C5.
Gostou? Comente, abraço!
Ola, por favor, preciso muito do esquema deste radio, mas a imagem que voce postou esta com os números ilegiveis
ResponderExcluirPoderia por favor postar novamente?
Ok, veja se melhorou, caso contrario me passe o seu e-mail que lhe envio.
ExcluirAbraço.
ola amigo... tenho um radio desses modelo AC 242 serie M, estou restaurando porem nao consigo encontrar um autofalante pra ele, procurei na internet mais nao achei nenhum em bom estado. Vc nao tem uma ideia de onde conseguir? e esse novo tecido vc mandou fazer? esse q tenho nao esta danificado mais sim mto sujo.. abraço
ResponderExcluirBom dia amigo. Caso vc tenha o alto falante e ele não esteja funcionando a primeira opção e mandar recondiciona-lo, você não ira encontrar o mesmo modelo em produção. Sugiro procurar um velho em lojas de recondicionados, eletrônicas, ou tentar um equivalente novo. Qualquer um com impedância de 4-8ohms funcionara. Quanto ao tecido é a mesma situação, procure em lojas que vendem produtos para estofados e sapatarias, procure um tecido similar, dependendo de onde vc mora não terá dificuldades, caso o tenha, no ML tem quem venda este tipo de produto. Eu tentaria também primeiro e com cuidado já que o tecido esta em bom estado recupera-lo. Ok, abraço.
