quarta-feira, 26 de março de 2014

Rádio ABC

Olá, este é um radinho muito legal, trata-se de um ABC compacto valvulado.

Ele estava em estado rasurável, com desgastes do tempo, porem sem pragas.

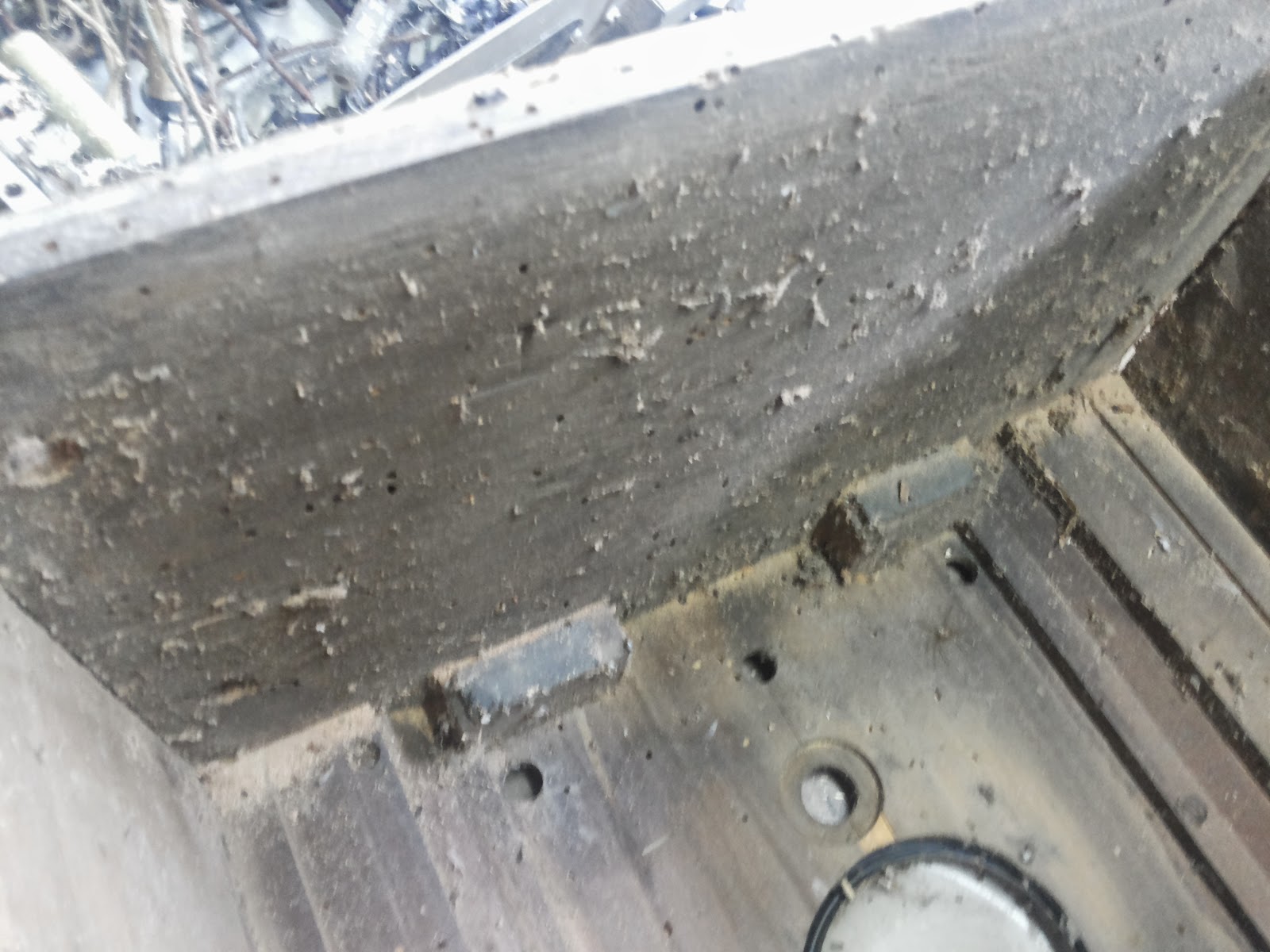

 Aqui a caixa internamente.

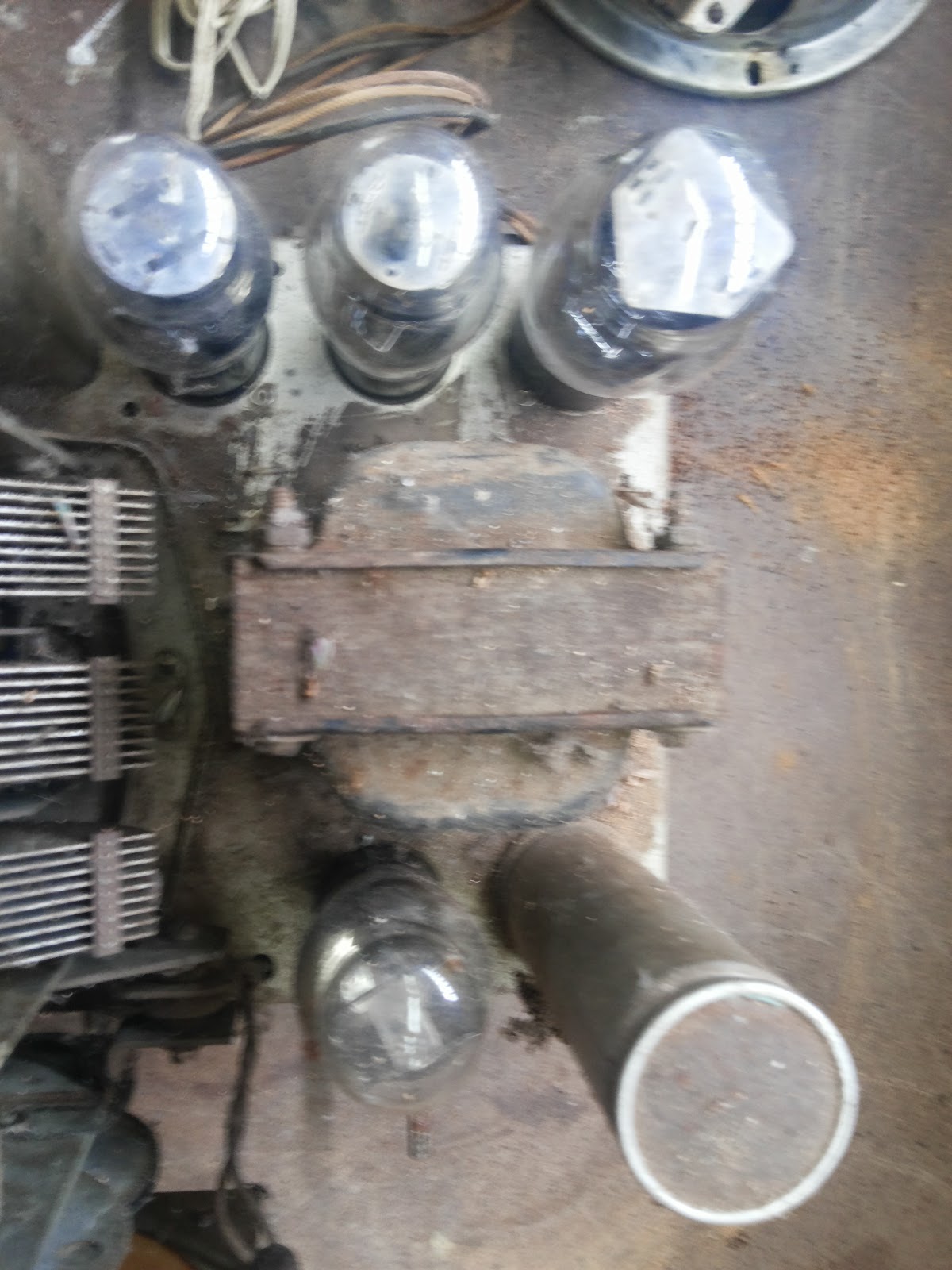

 O chassi tinha pontos de ferrugem, e faltava uma de suas válvulas



Na parte de baixo foi pouco fuçado, porem com muito trabalho a vista.



 O alto falante estava com o cone rasgado, que foi substituído!


 O chassi do rádio na visão trazeira também em boas condições.


 Aqui já finalizado com todos capacitores substituídos, e resistores fora de especificações também, chassi tratado, capacitor variável tratado com amor e carinho...


Aqui já finalizado, com a caixa lixada e envernizada, botões polidos e dial impecável!


quarta-feira, 25 de dezembro de 2013

Feliz Natal!

Que desejar a todos os que acompanham este blog os mais sinceros votos de um Feliz Natal e um ano próximo de muitas realizações.

segunda-feira, 25 de novembro de 2013

Rádio Philco Modelo 57C Compact (1933)

Este radinho é especial, trata-se de um rádio fabricado nos EUA no ano de 1933 da marca Philco Modelo 57C super-heteródino com 04 válvulas 77-77-42 e 80, com alto falante eletrodinâmico.

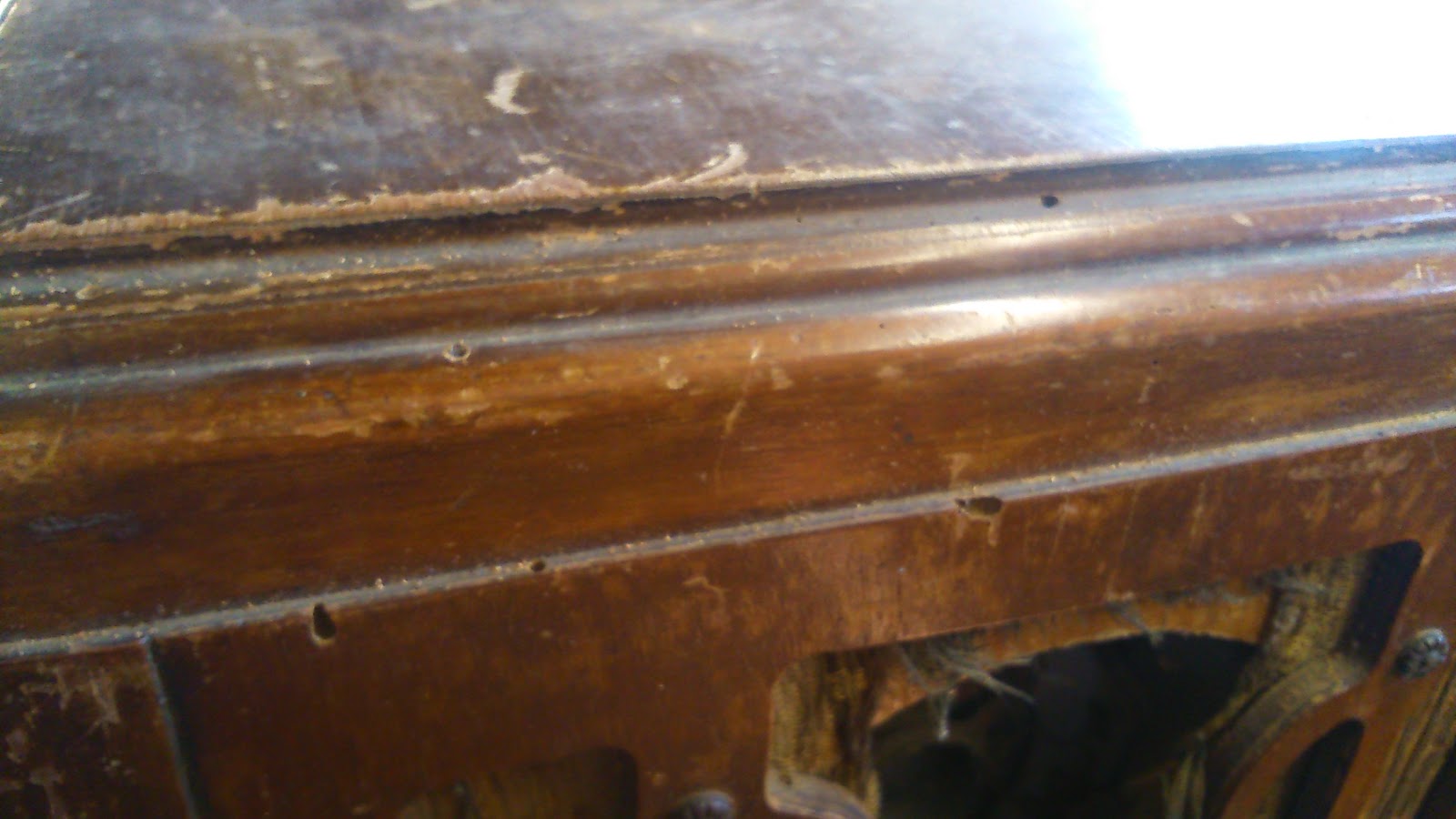

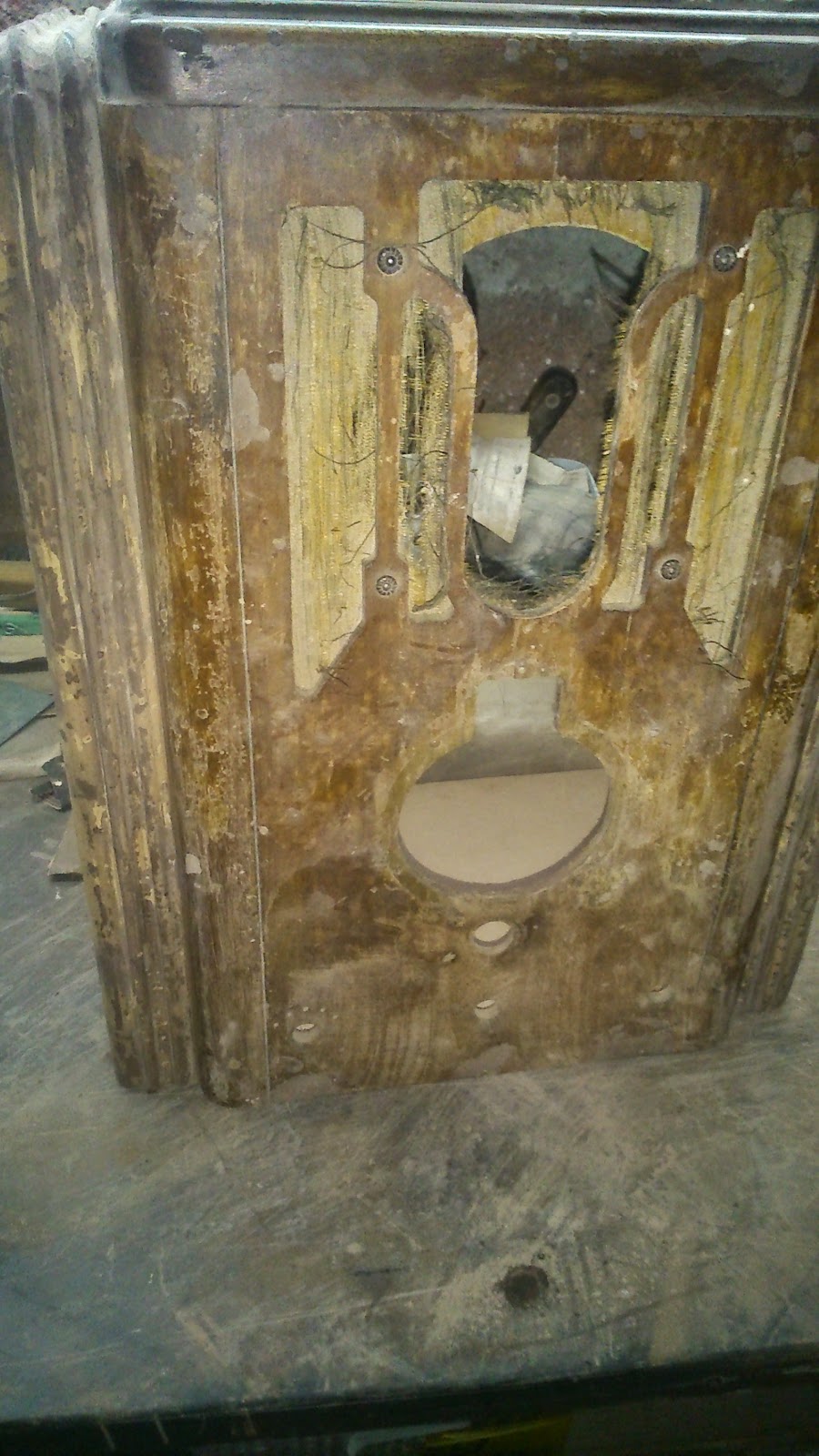

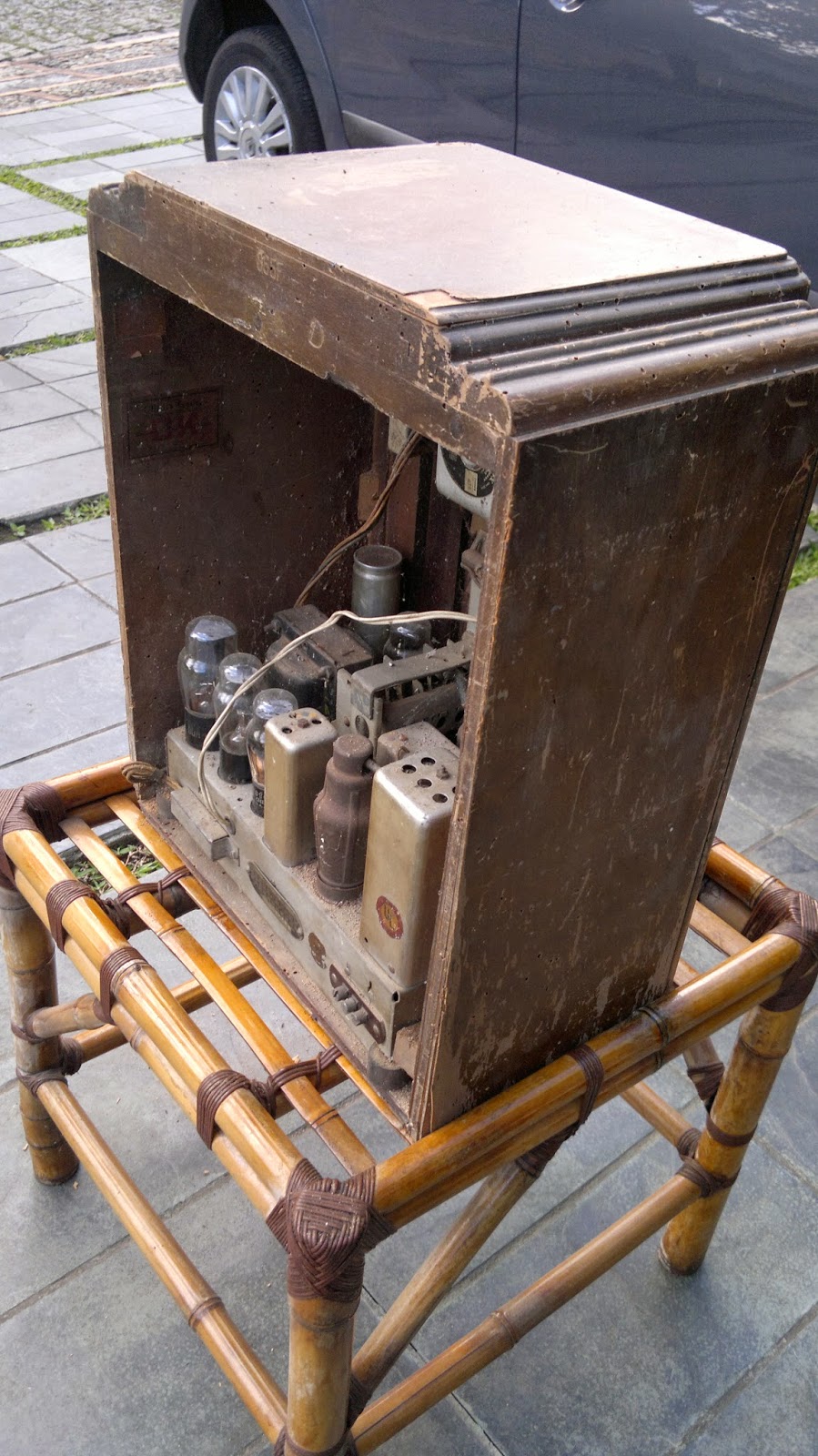

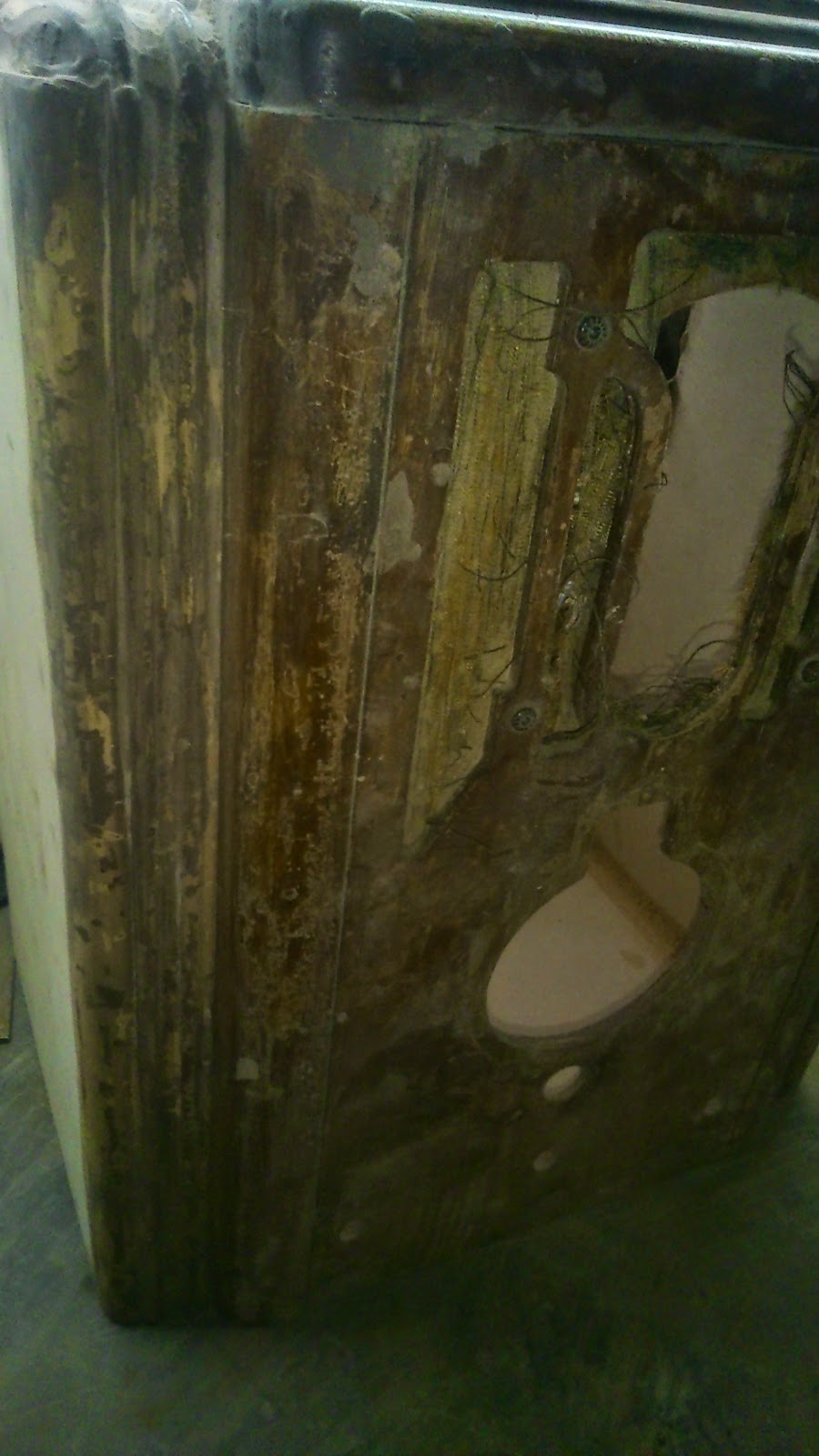

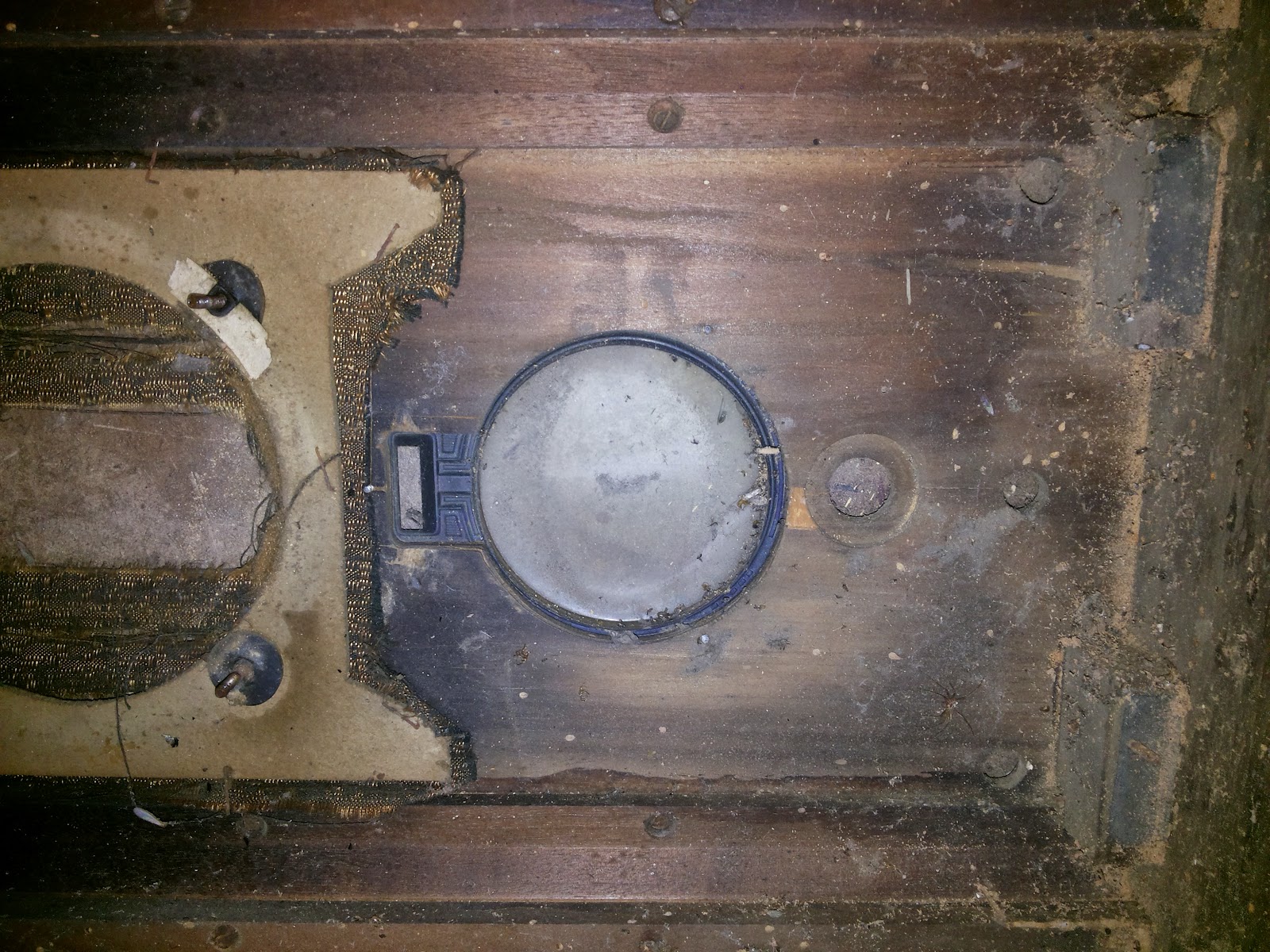

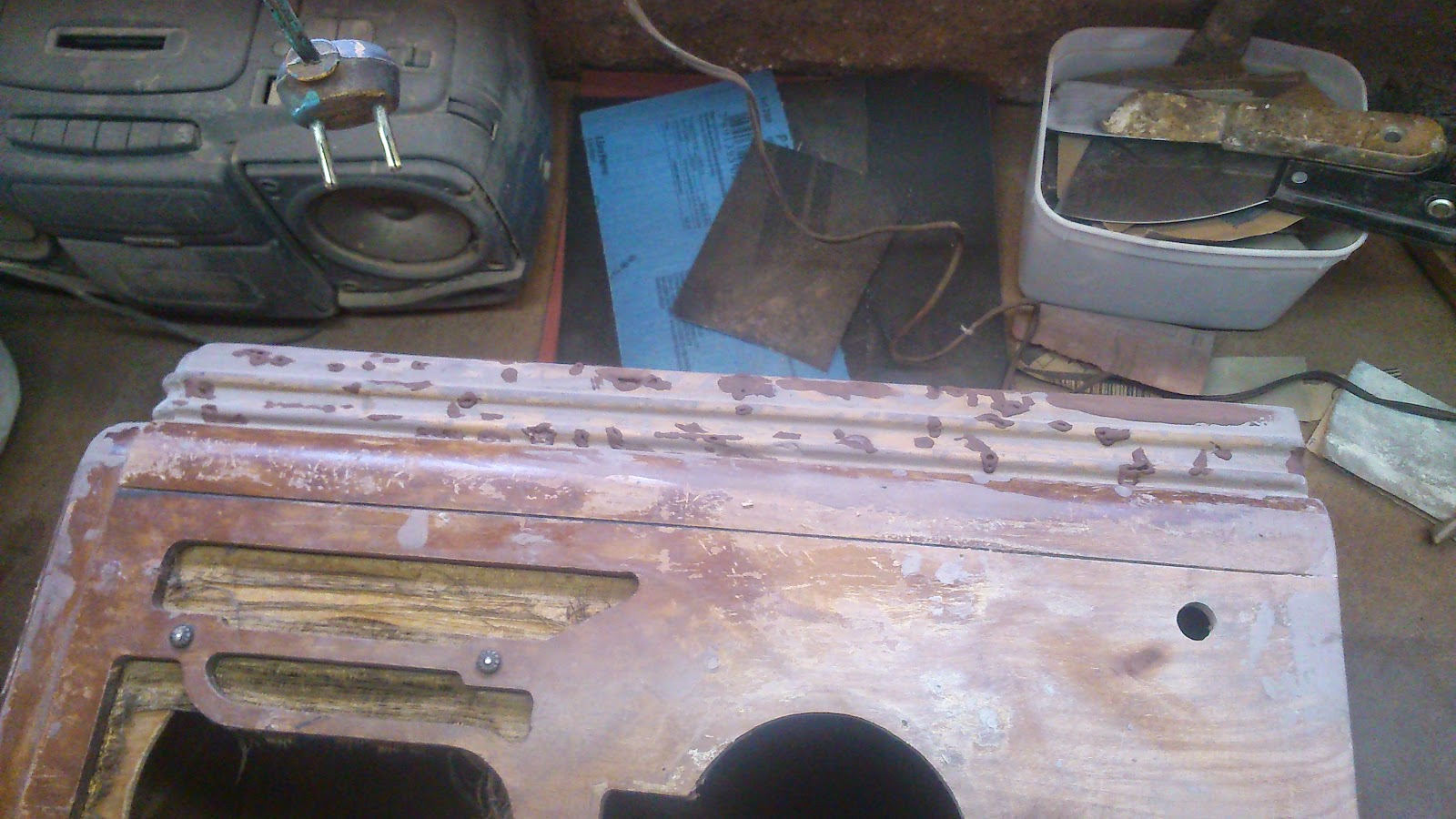

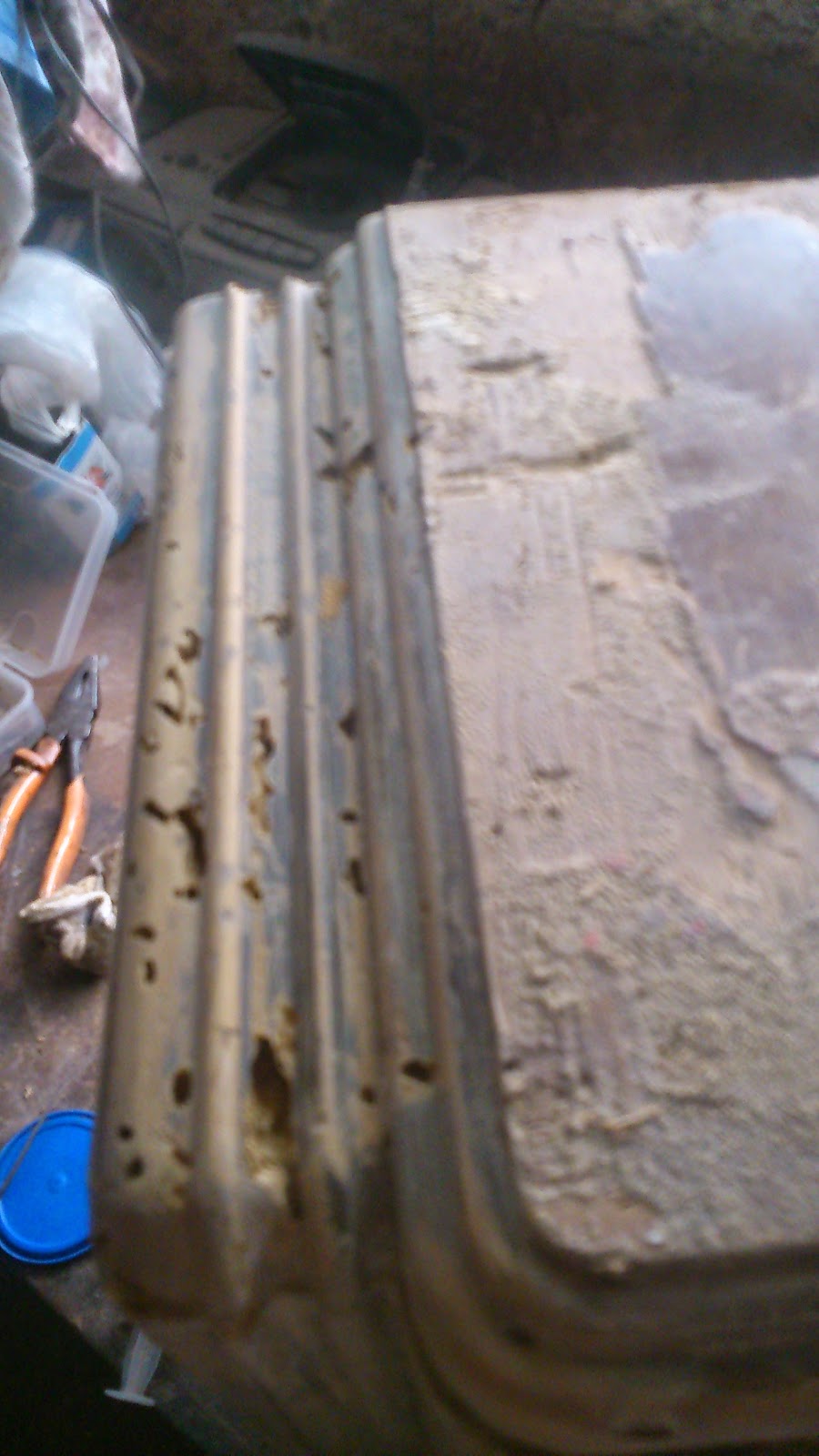

Ele estava desfolhado, faltando madeiras e laminas conforme as imagens abaixo.

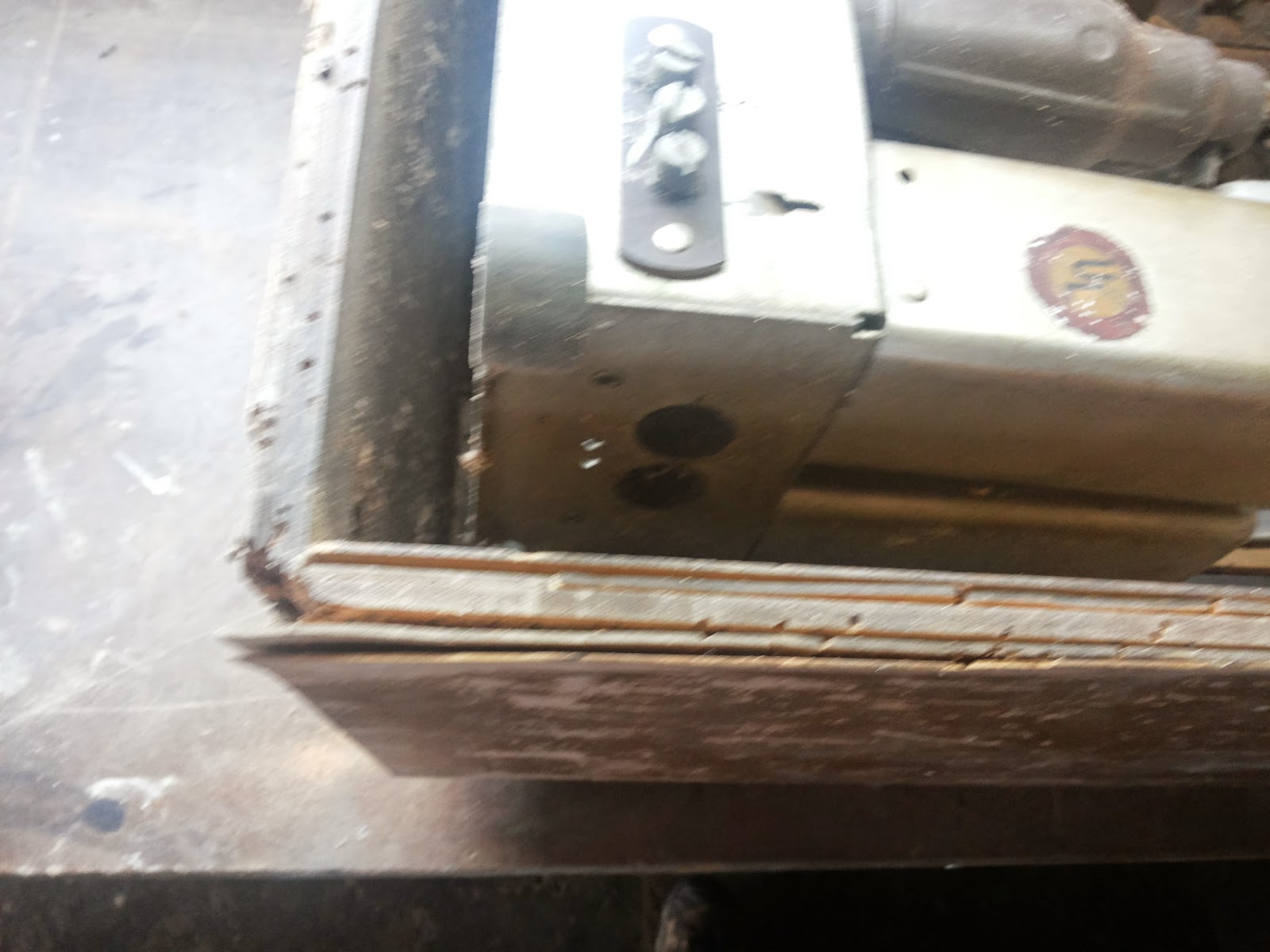

 O chassi tinha pouca ferrugem, porem muita sujeira e restos de animais.


 Outra visão superior do chassi compacto.


 80 anos, este é o tempo que estes componentes possuem.


 A parte inferior estava bem conservada, dentro das canecas de F.I. os insetos adotaram como ninho..




 As válvulas, por si só são lindas após limpas.


Aqui as válvulas 80 e 42! 03 das 4 válvula tiveram de ser substituídas duas por emissão fraca (gastas), a 77 e 80 e uma por estar com curto interno entre filamento e catodo (42).


 Detalhe dos componentes, as F.I. são de 460KHz e o ajuste das mesmas são visíveis aqui.

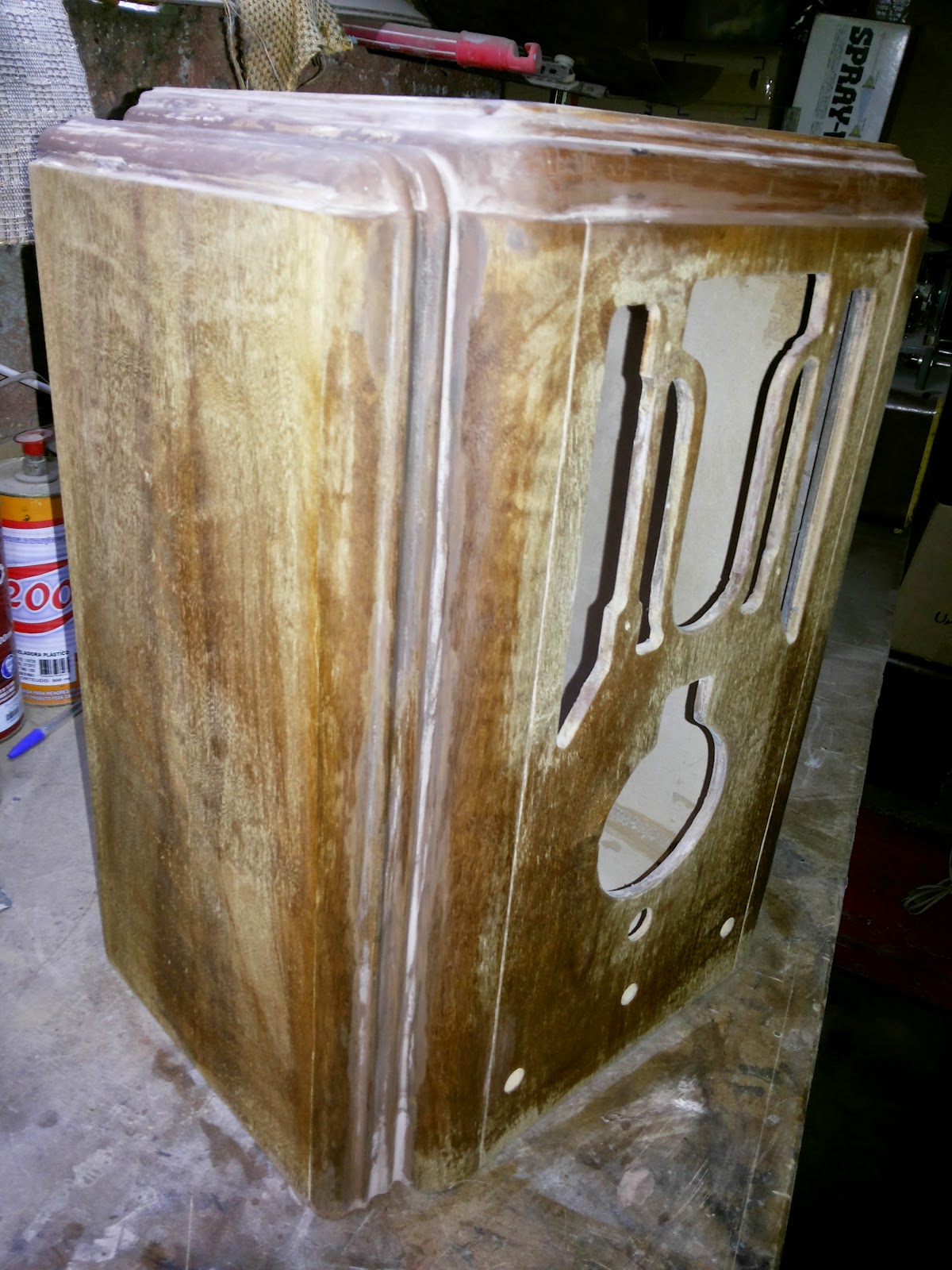

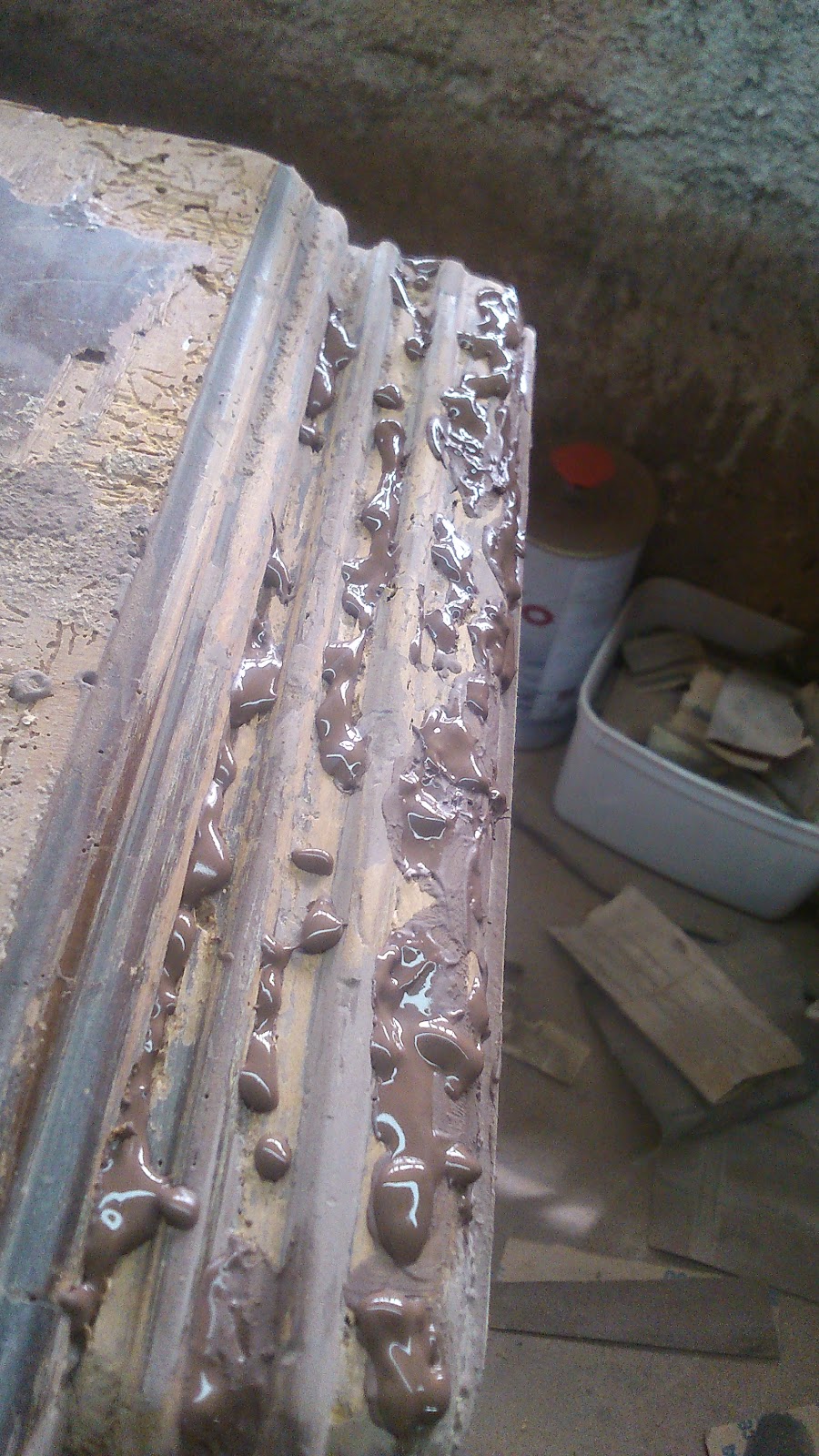

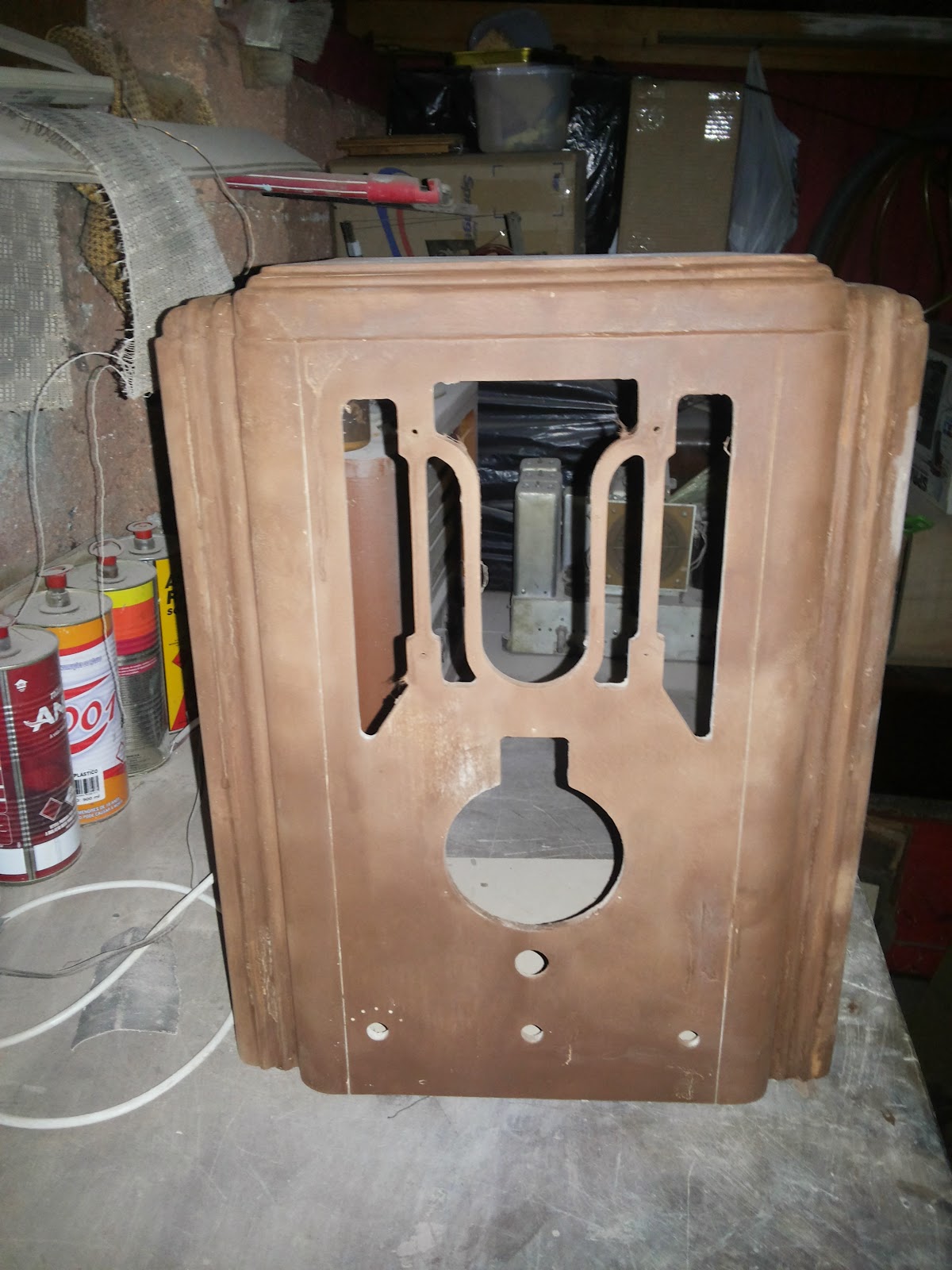

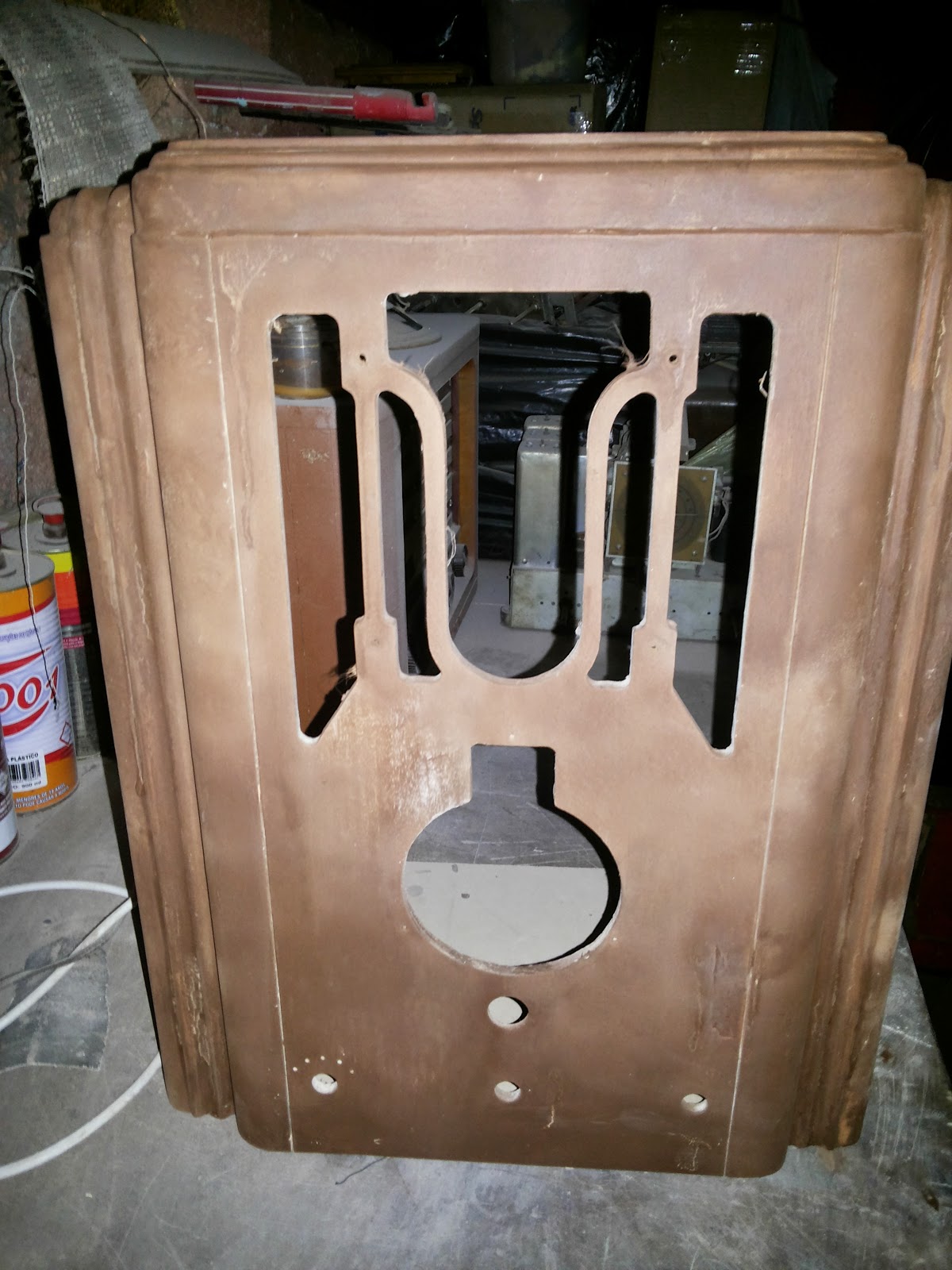

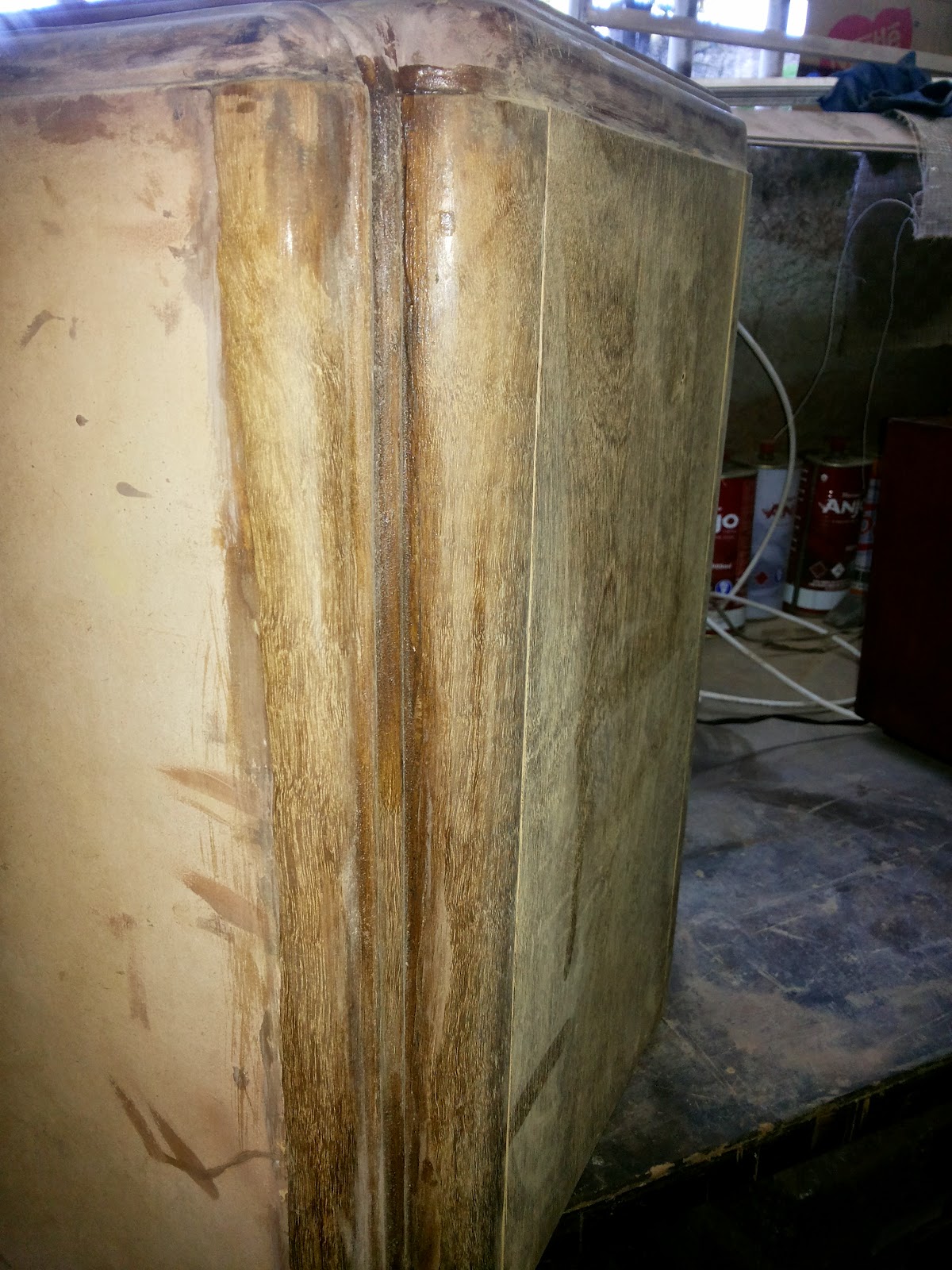

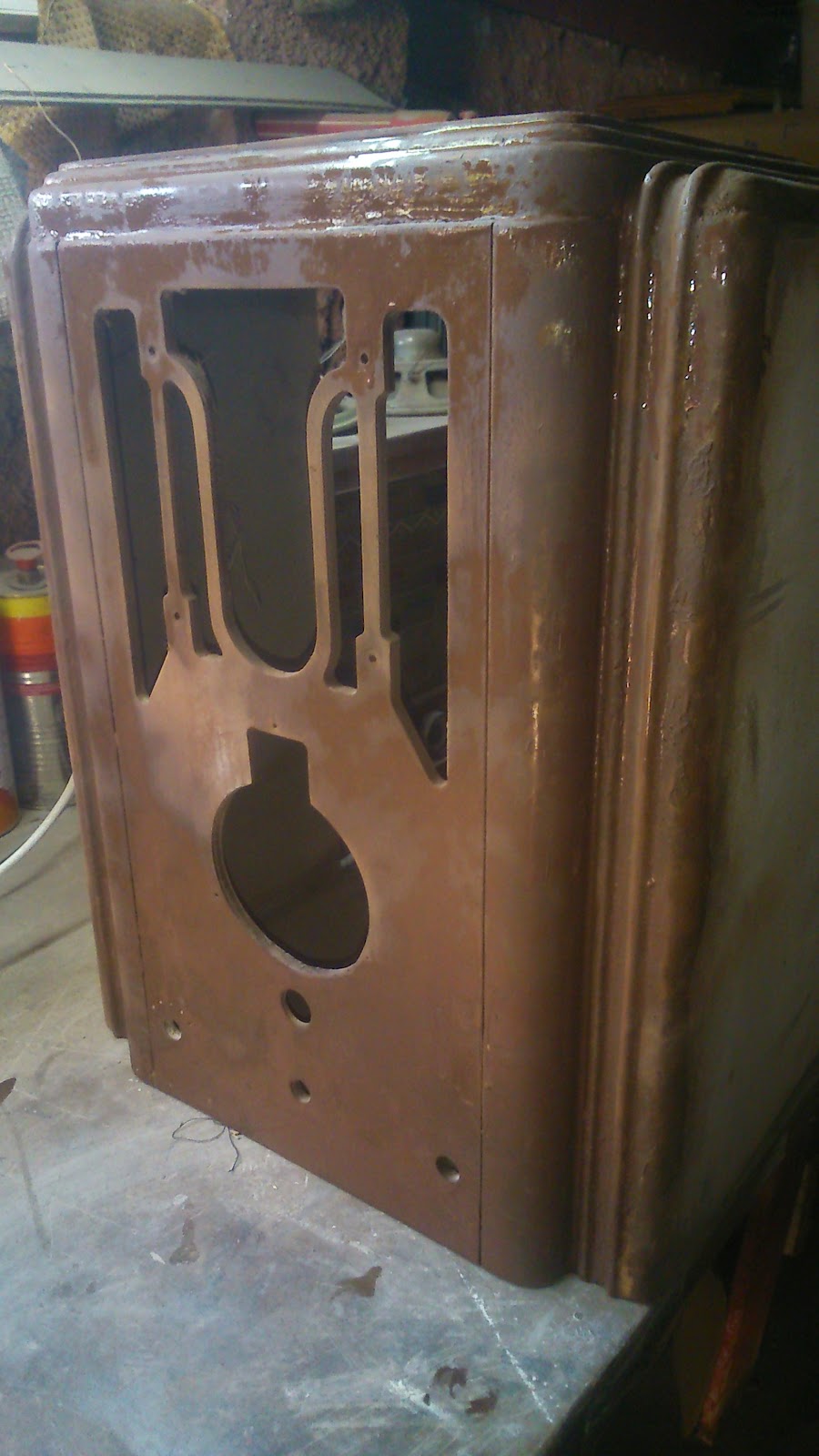

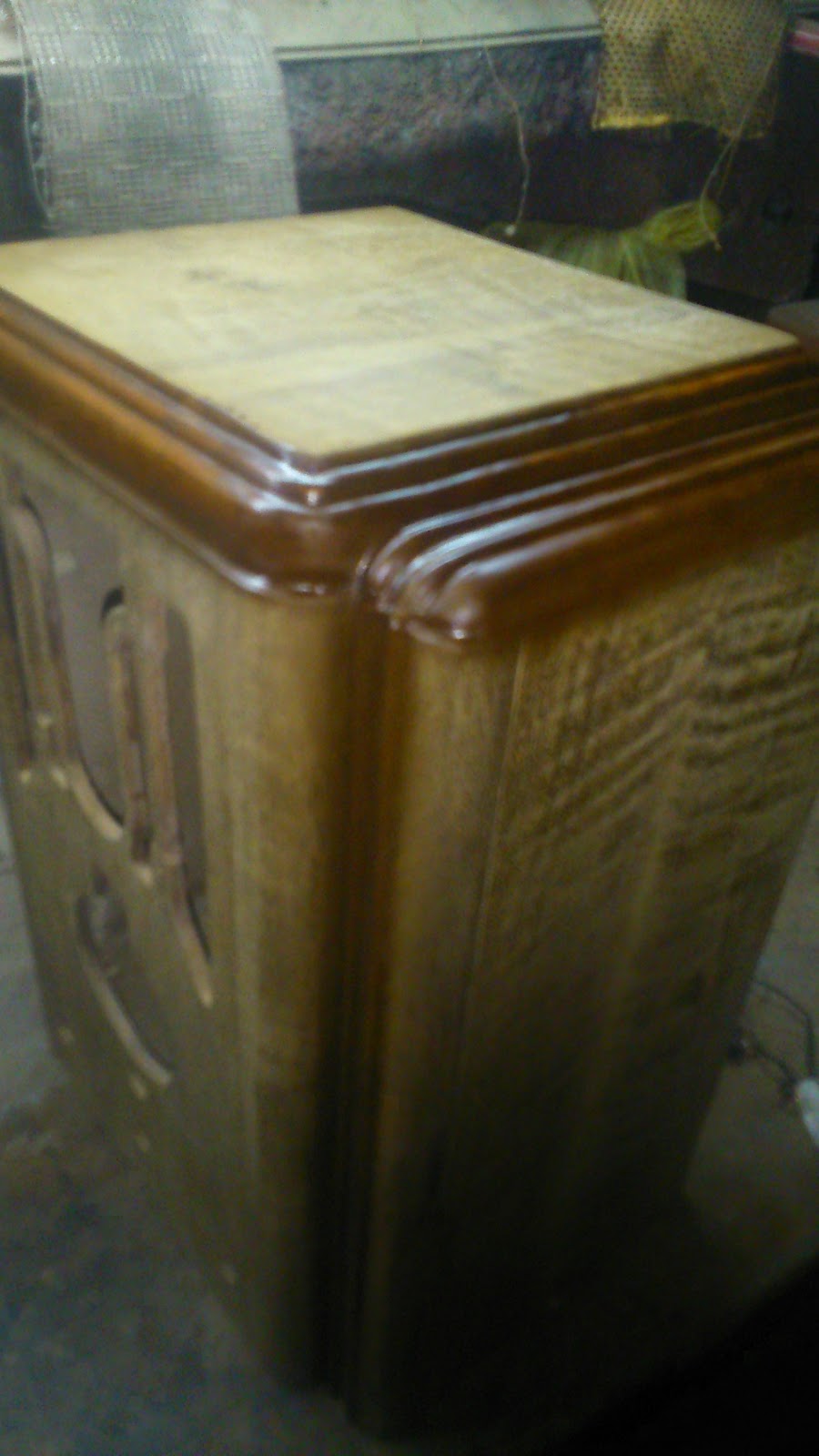

 Já em processo de restauro da caixa do rádio da Philco, em primeiro, a reconstrução das partes faltantes do laminado e uma passagem de lixa 400 para retirar o verniz antigo.

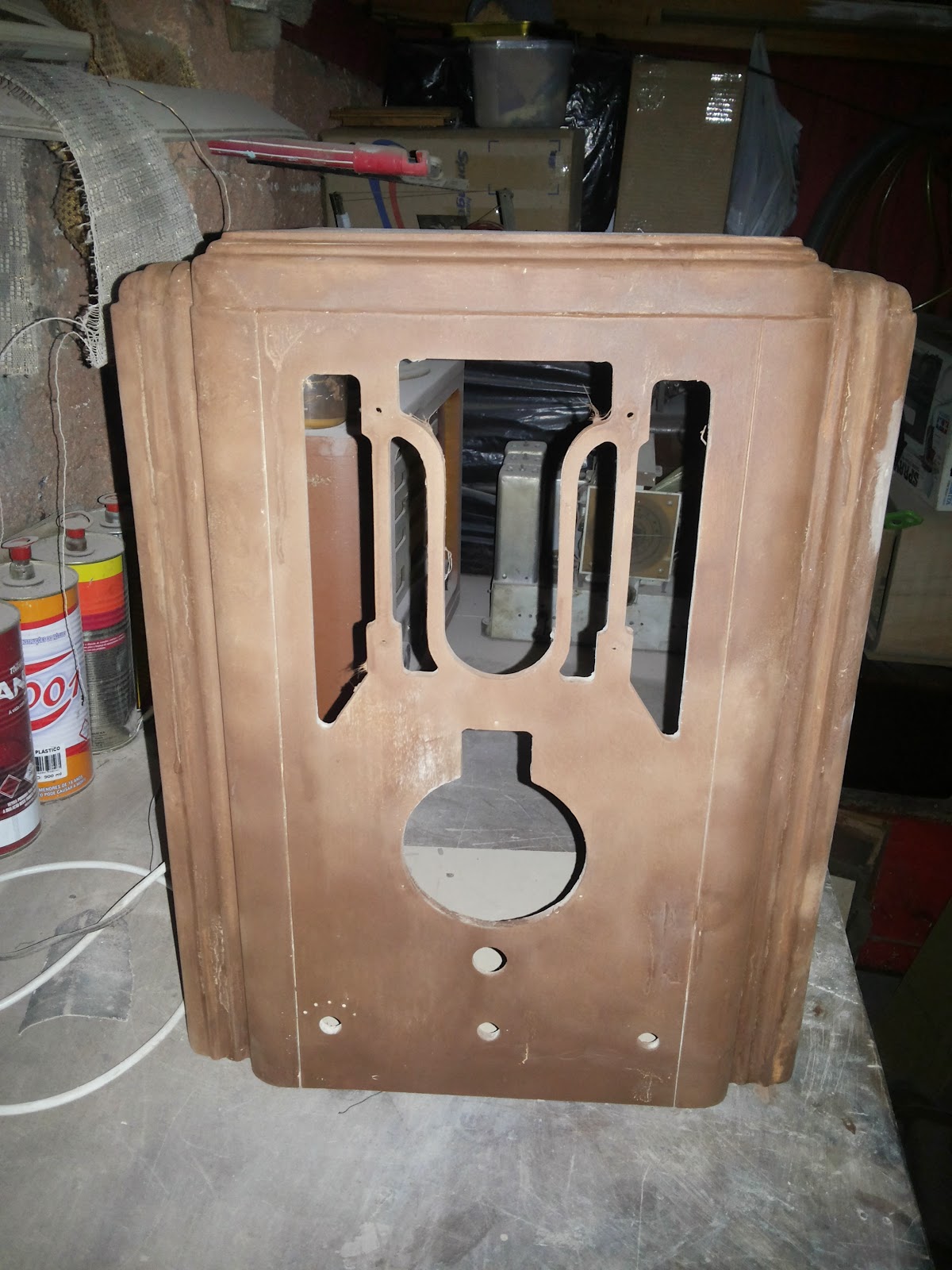

 Outra visão da caixa!


 Aqui começo a mostrar a "cirurgia" dos componentes antigos, iniciando pelo capacitor eletrolítico de 12 μF x 12 μF x 450 volts.


 Aqui, abrindo o componente.


 É interessante verificar o que ocorre no interior destes componentes, eles ressecam e não tem mais a capacidade de isolar as altas tenções, e começam a entrar em curto, danificando outros componentes.


 Como esta difícil encontrar hoje em dia capacitores com isolação acima de 350 Volts, e o circuito pedia uma isolação de 450 Volts, a solução: ligar 02 capacitores de 22μF x 350Volts em série resultando em um capacitor de 12μF por 700 Volts. O capacitor era duplo 12μF + 12μF.


 Aqui já pronto para a instalação e fechamento do capacitor.


 Aqui ele já instalado no rádio com o revestimento original de papel.

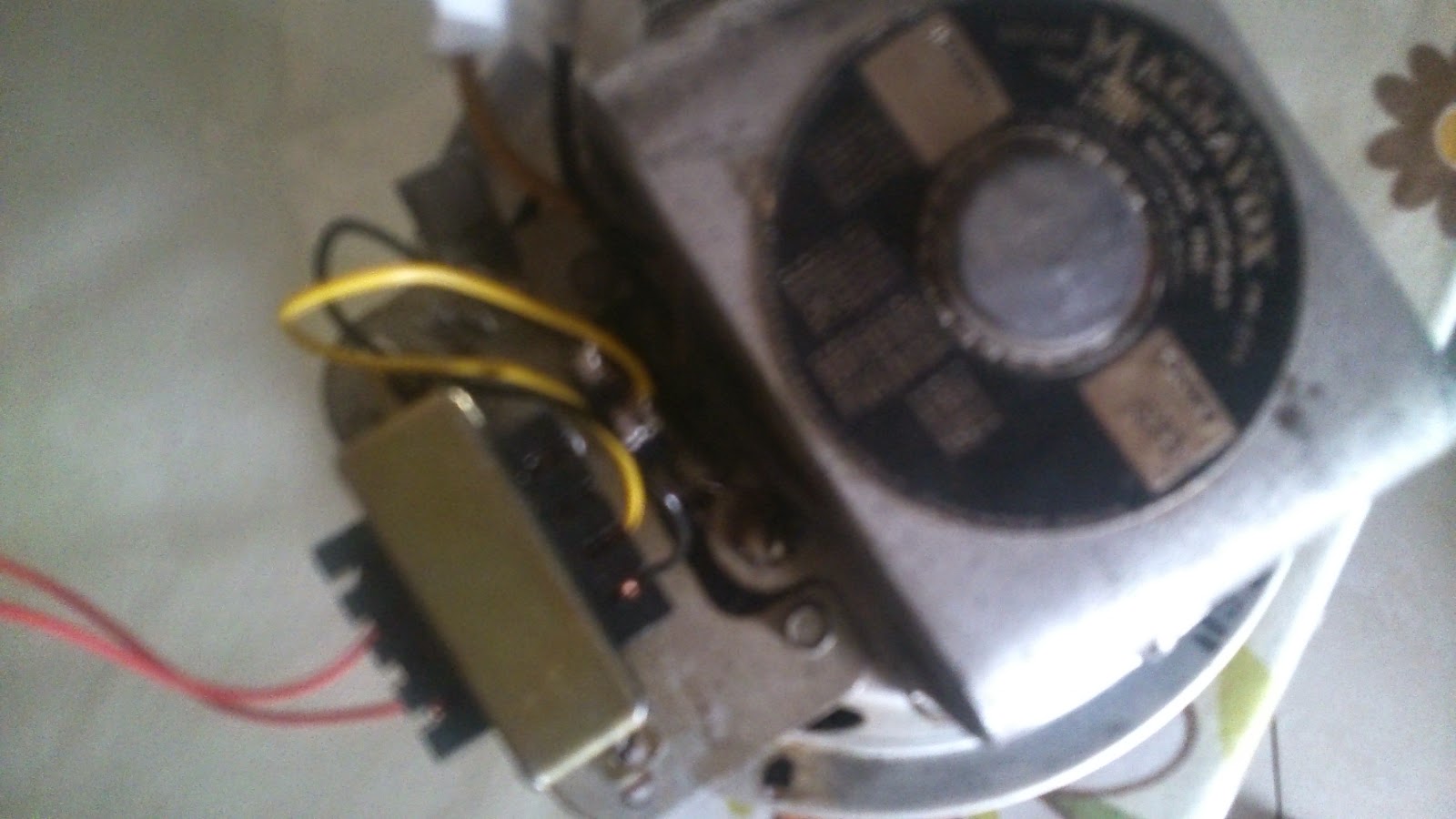

 O novo autofalante "restaurado" já instalado no rádio.


 Outro detalhe do capacitor.


 Este capacitor de papel também foi cirurgicamente renovado, e selado com cera de abelha.

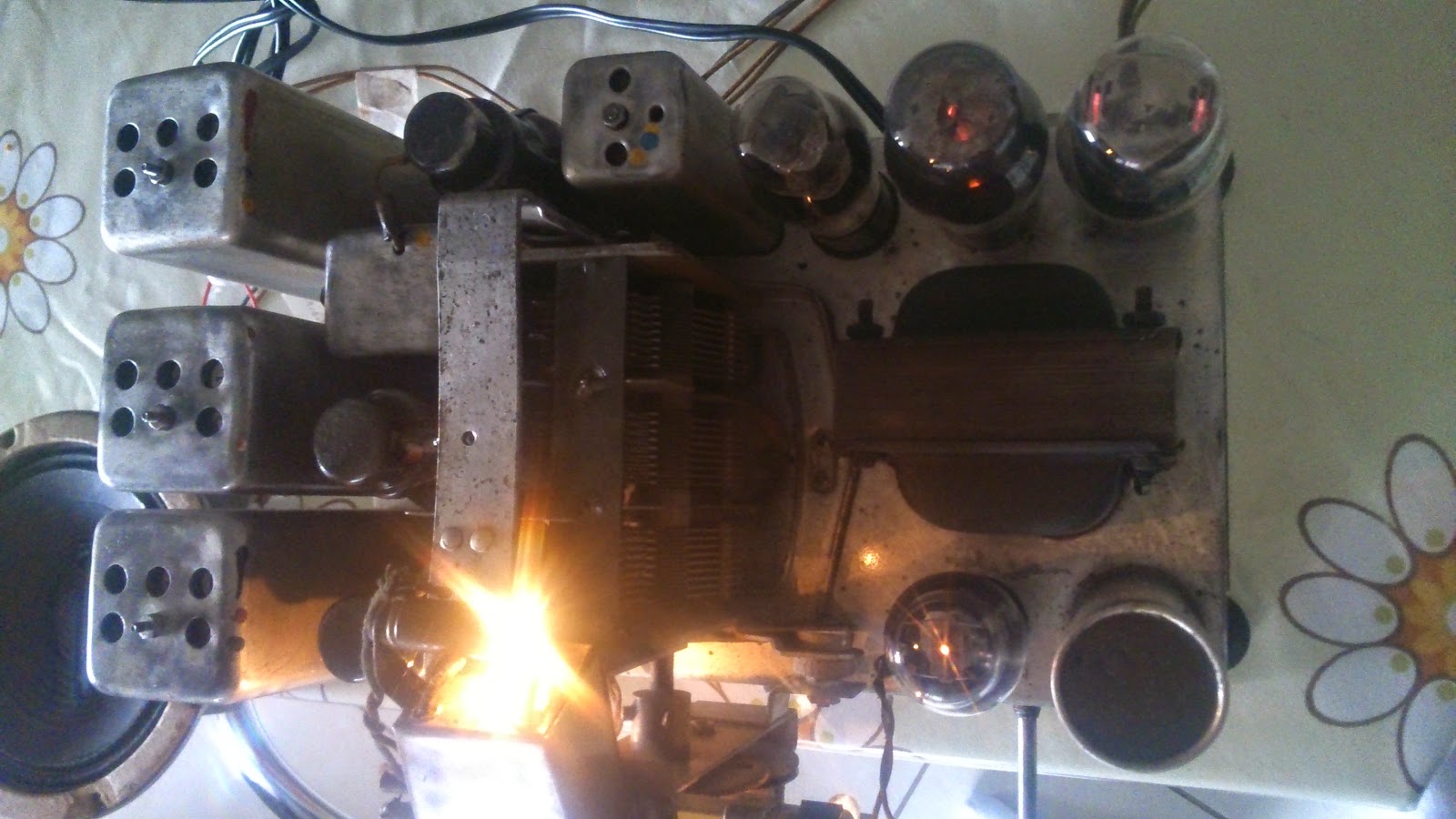

 Aqui já o chassis limpo, e funcionando, porem ainda com trabalho a ser feito...


 Outra visão do rádio.

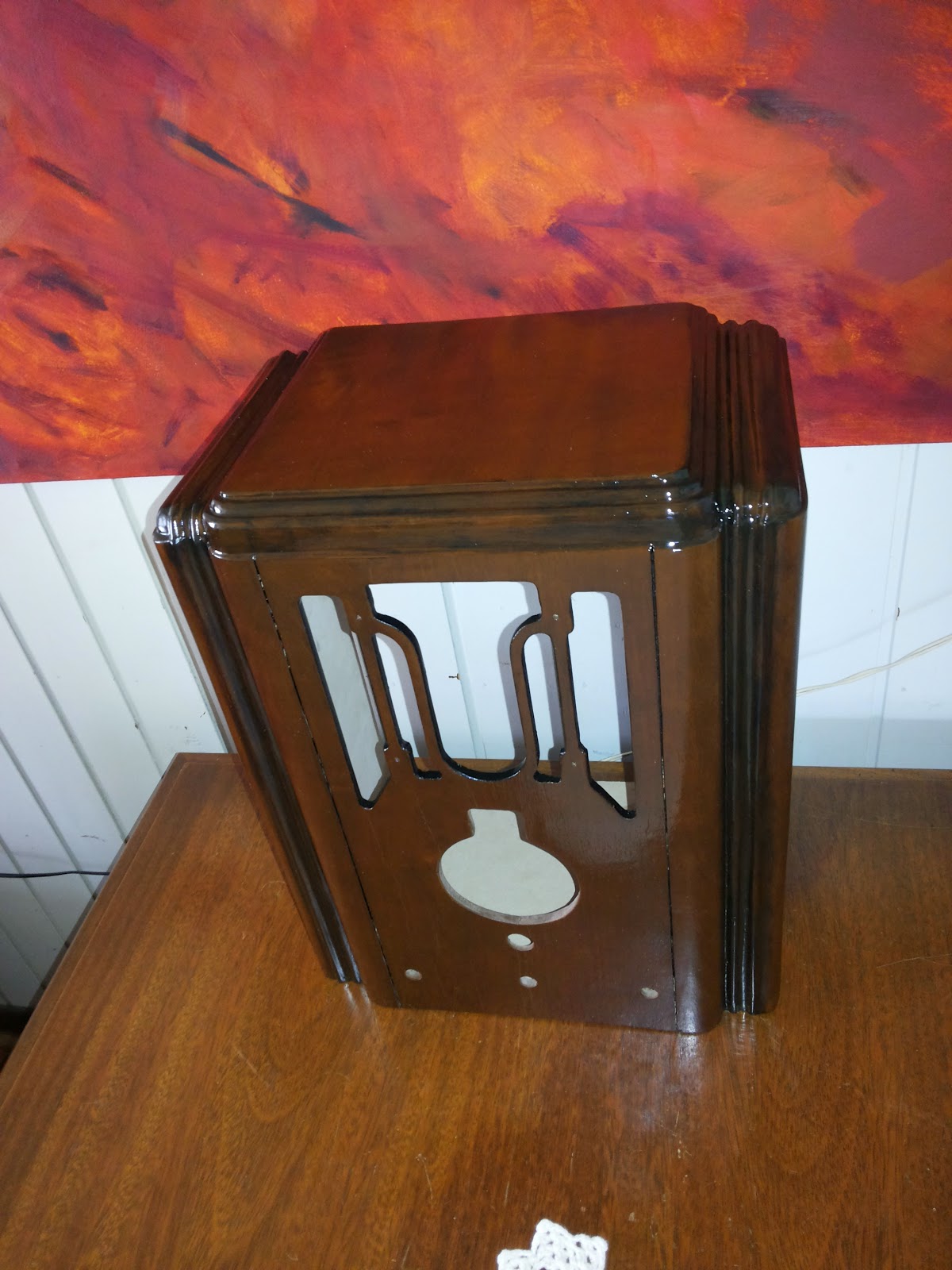

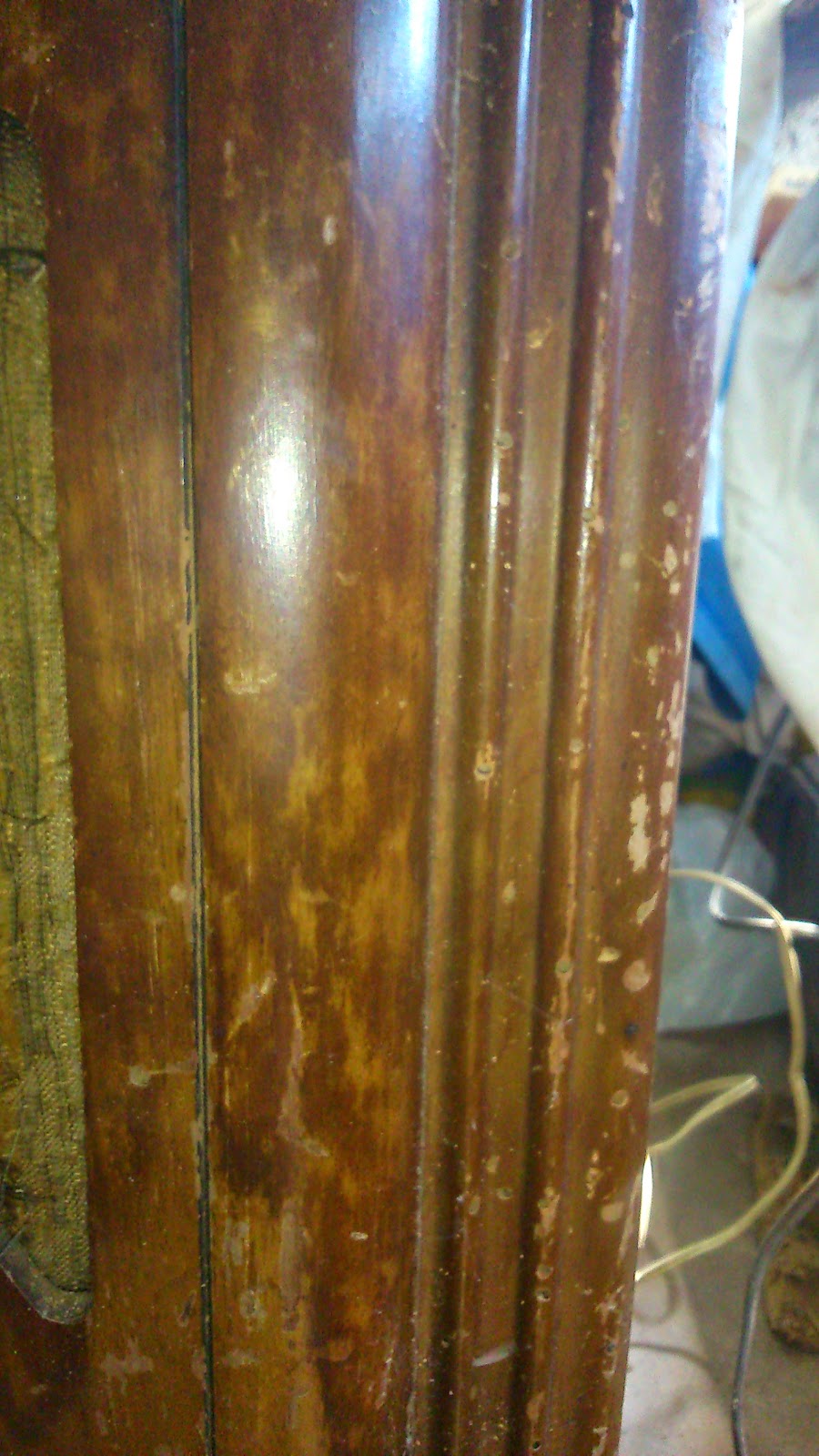

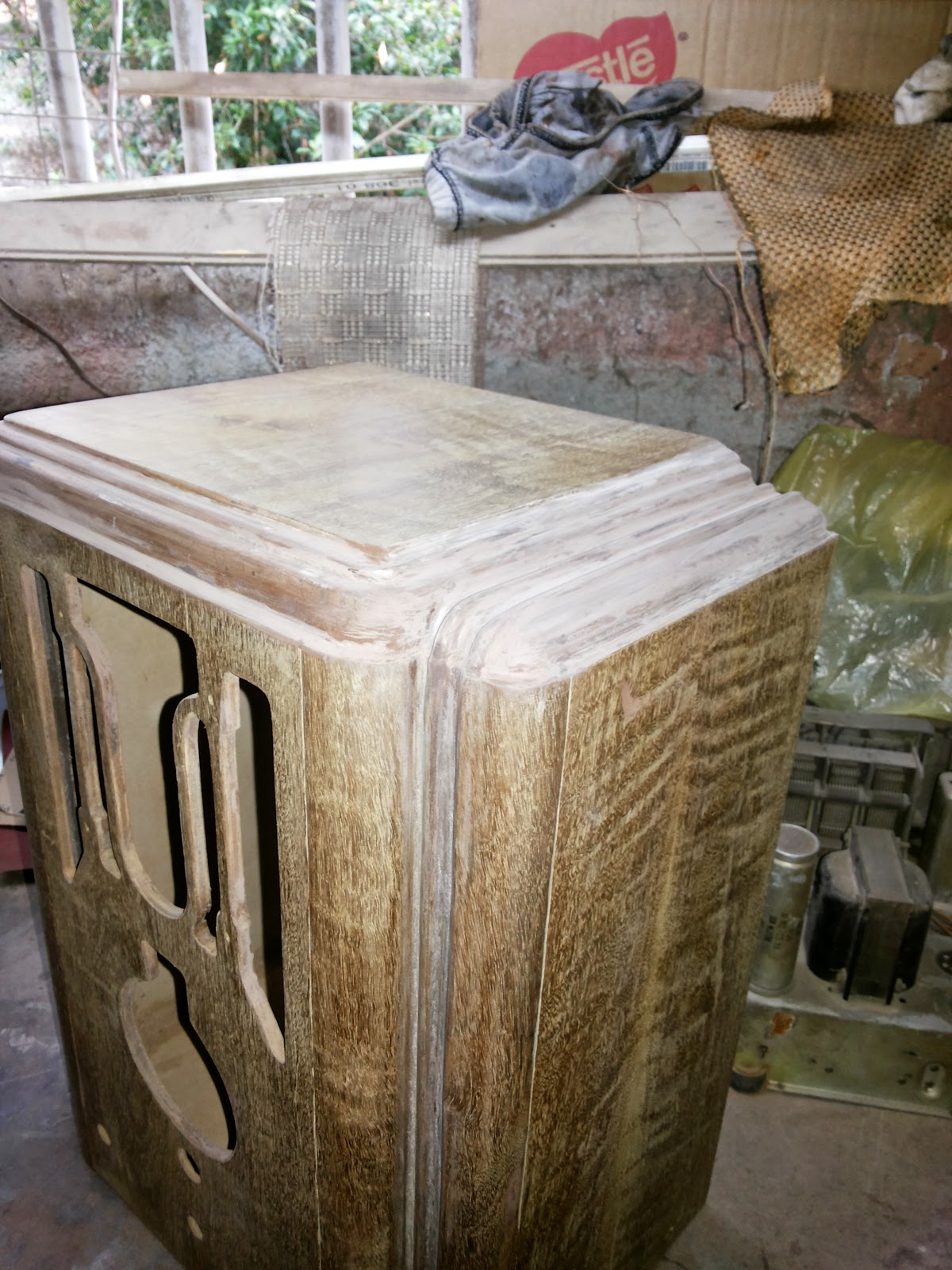

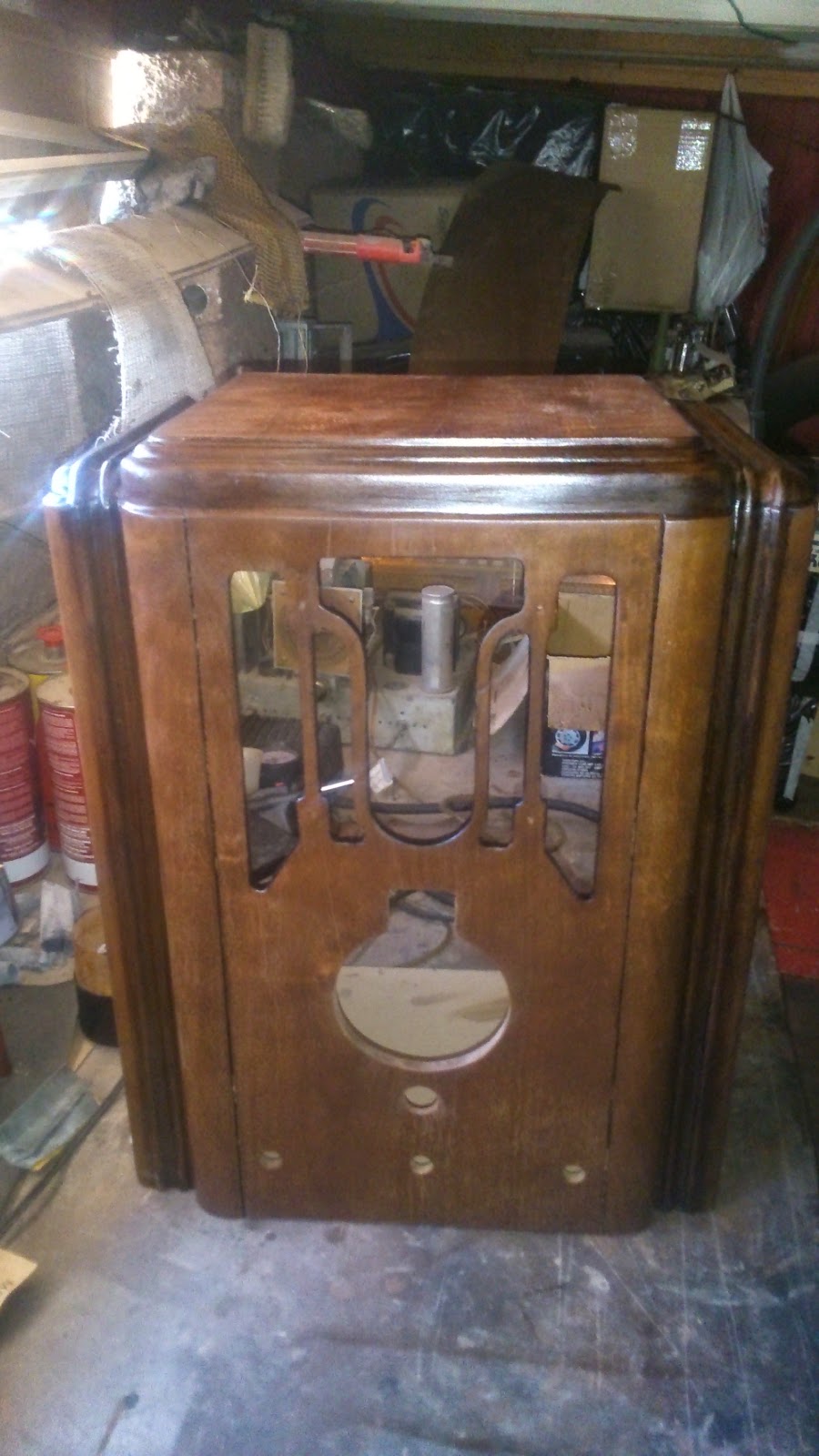

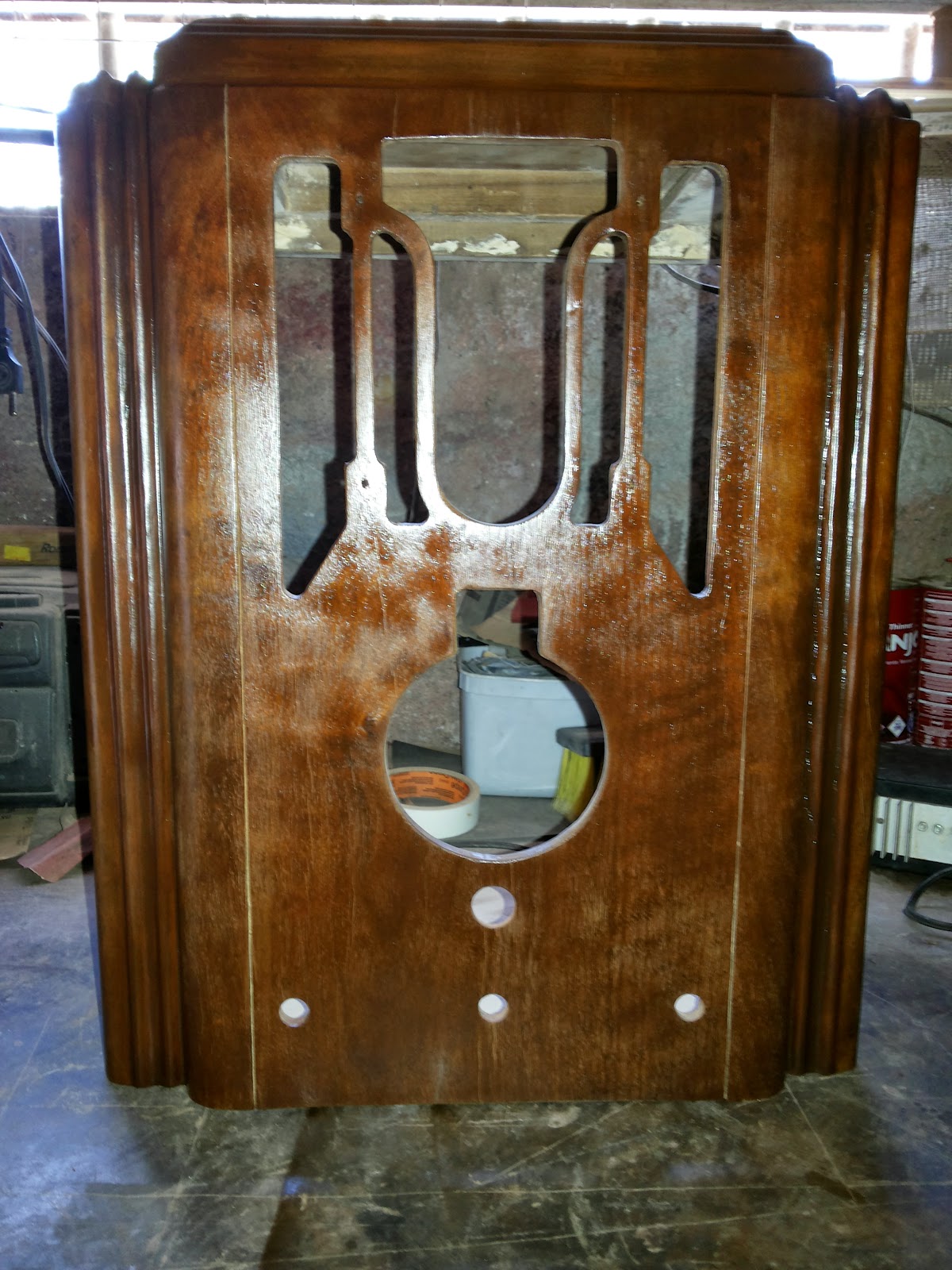

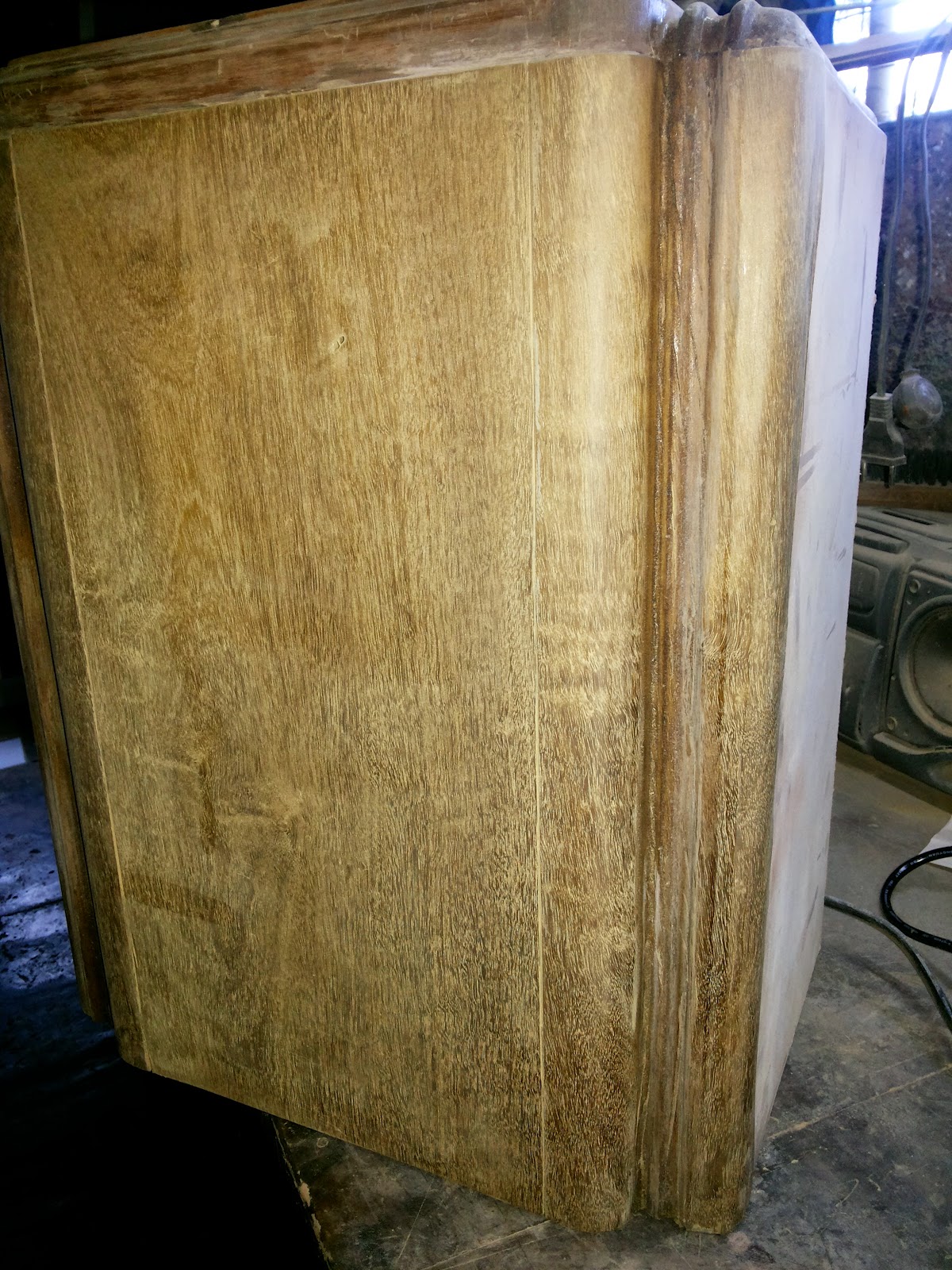

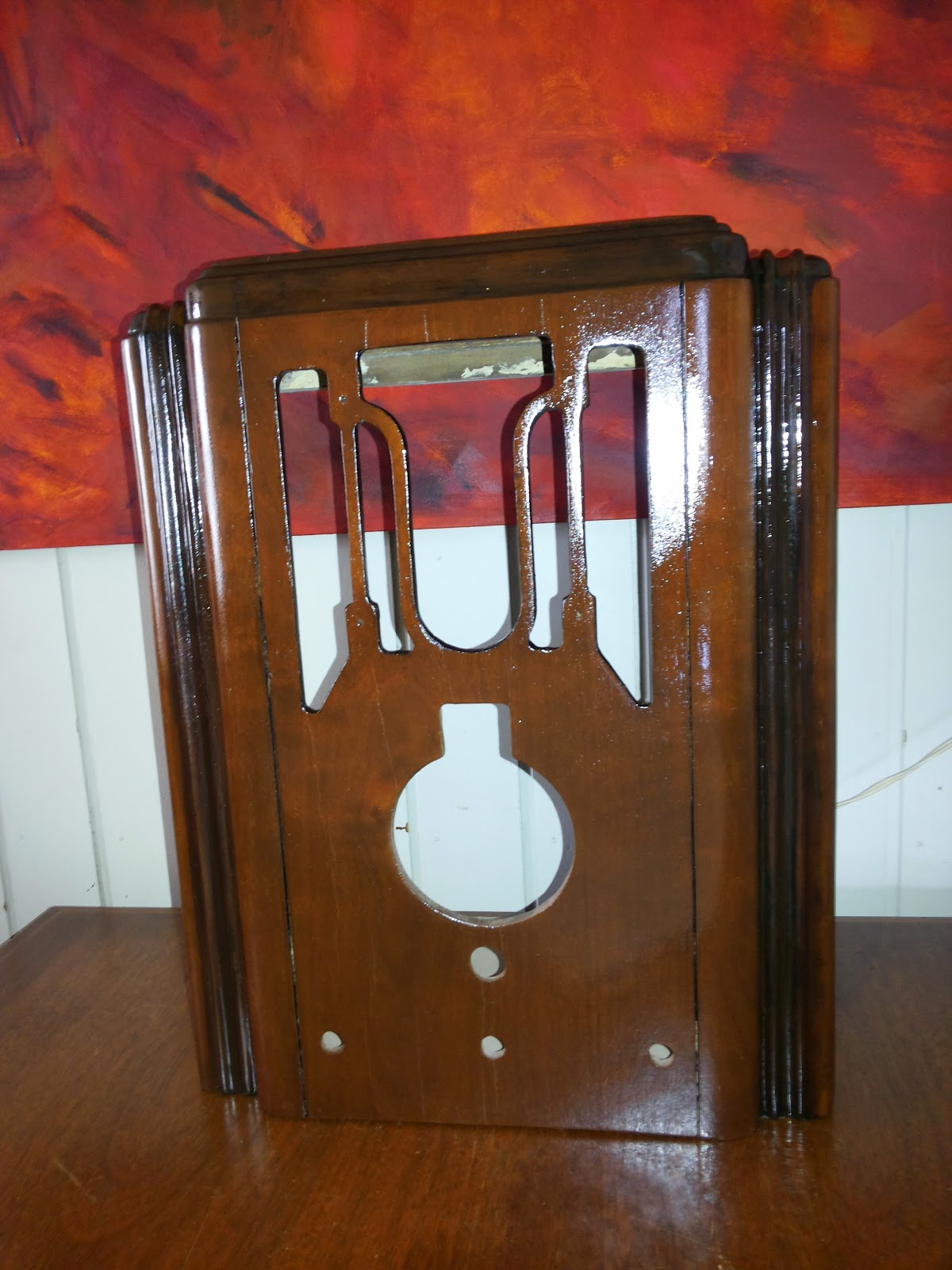

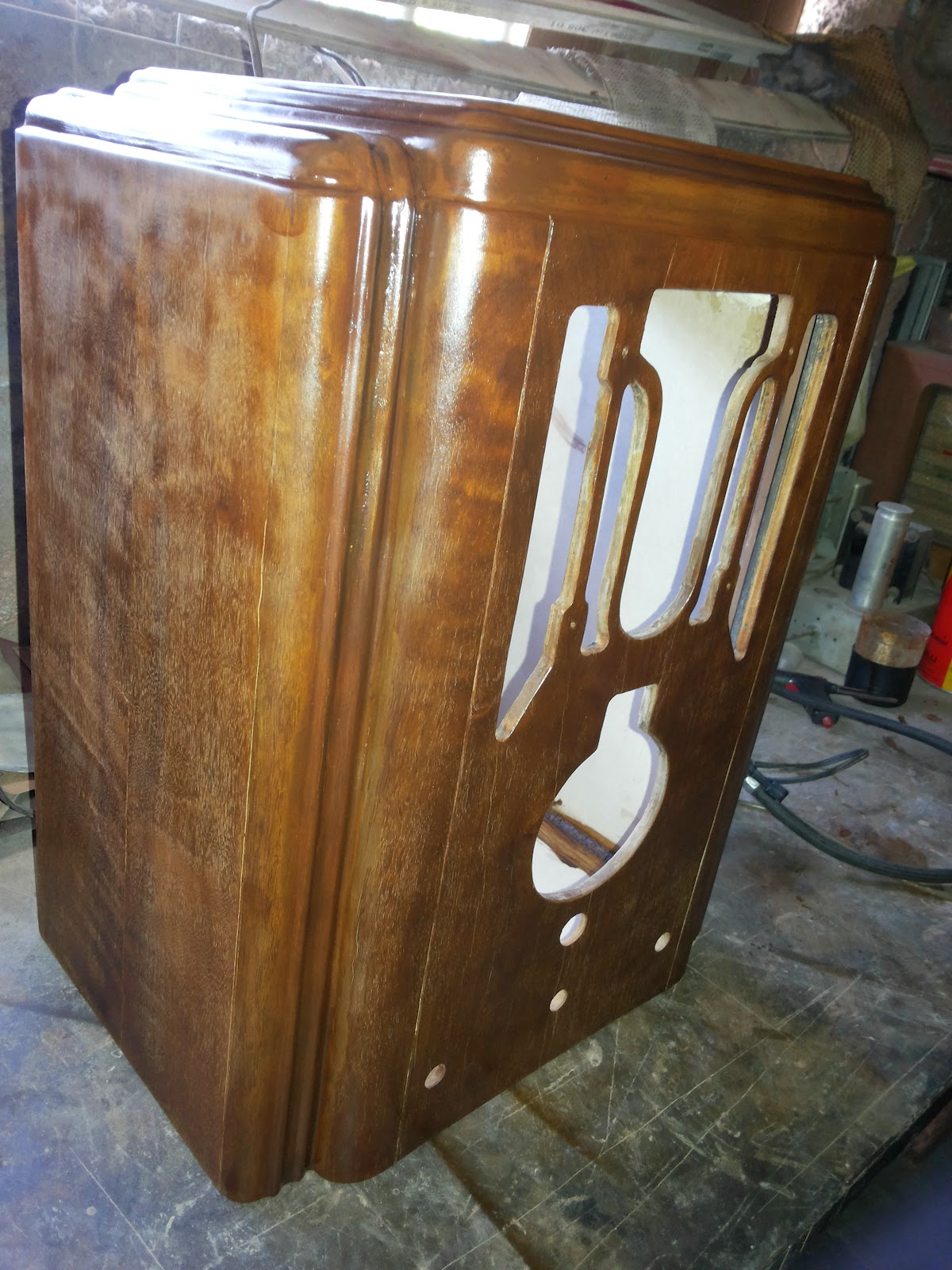

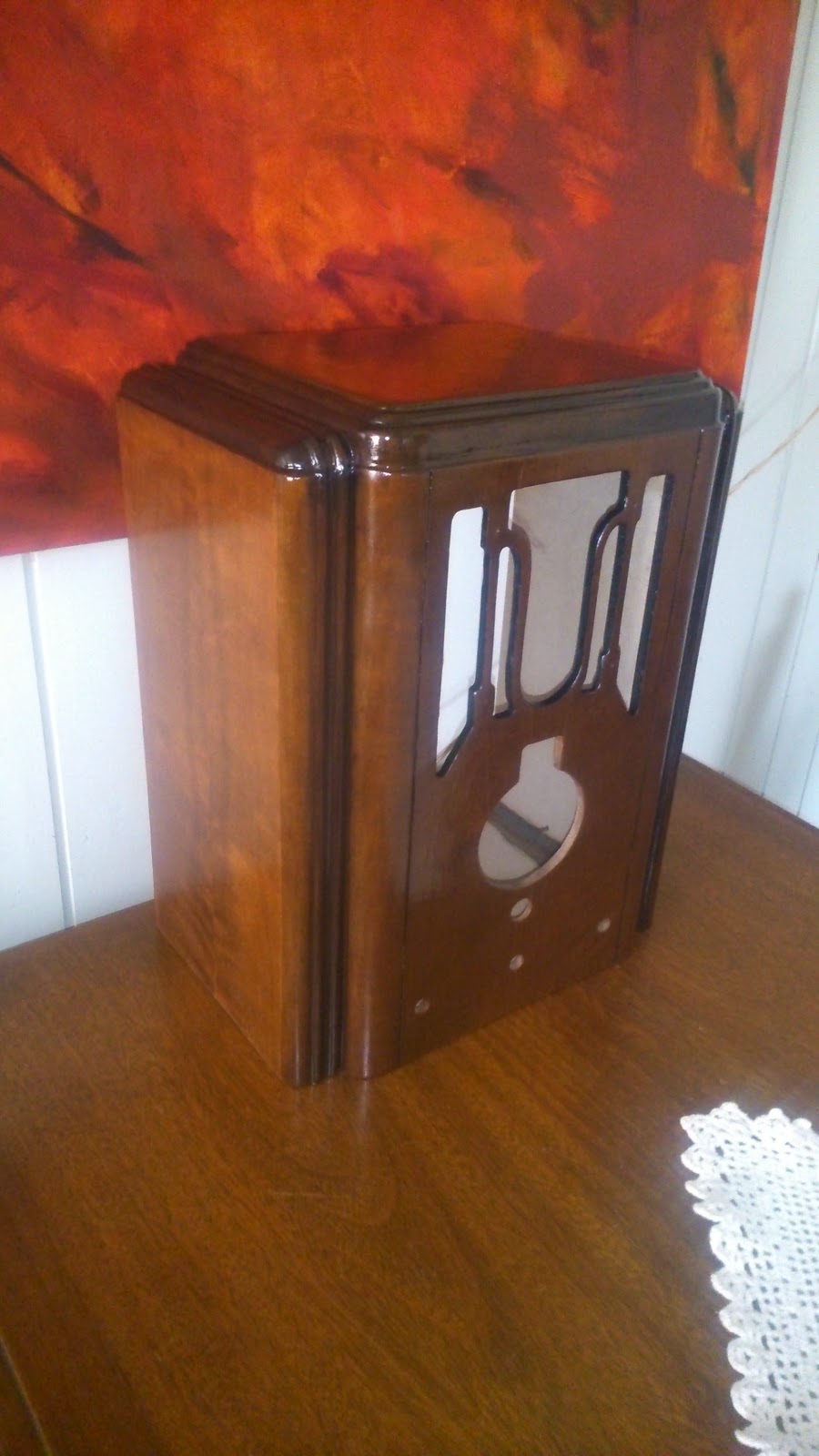

O rádio da Philco estava quase com a sua caixa finalizada, mostro uma sequencia de fotos.








 Estes rádios possuíam seus capacitores dentro de uma caixinha de baquelita, imersas em uma cerinha.


 Substituído os capacitores por equivalentes modernos!


 Aqui selados com Cola quente.


 Outro capacitor pronto para ser "Operado".


  Aqui selados com Cola quente.


  Outro capacitor pronto para ser "Operado".



  Aqui selados com Cola quente.


  Outro capacitor pronto para ser "Operado".


  Aqui selados com Cola quente.


  Aqui selados com Cola quente.


 Já funcionando... 100%.

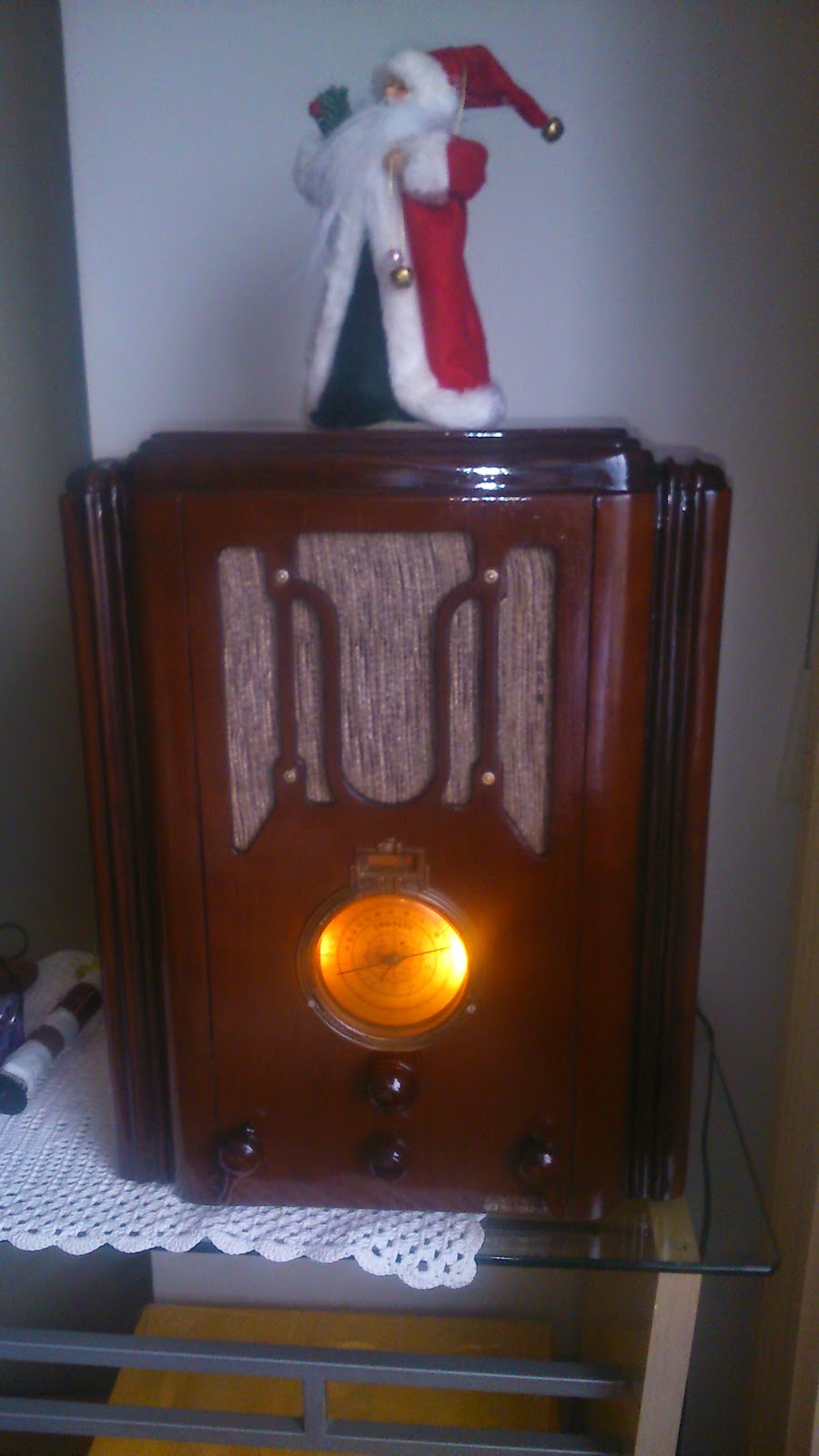

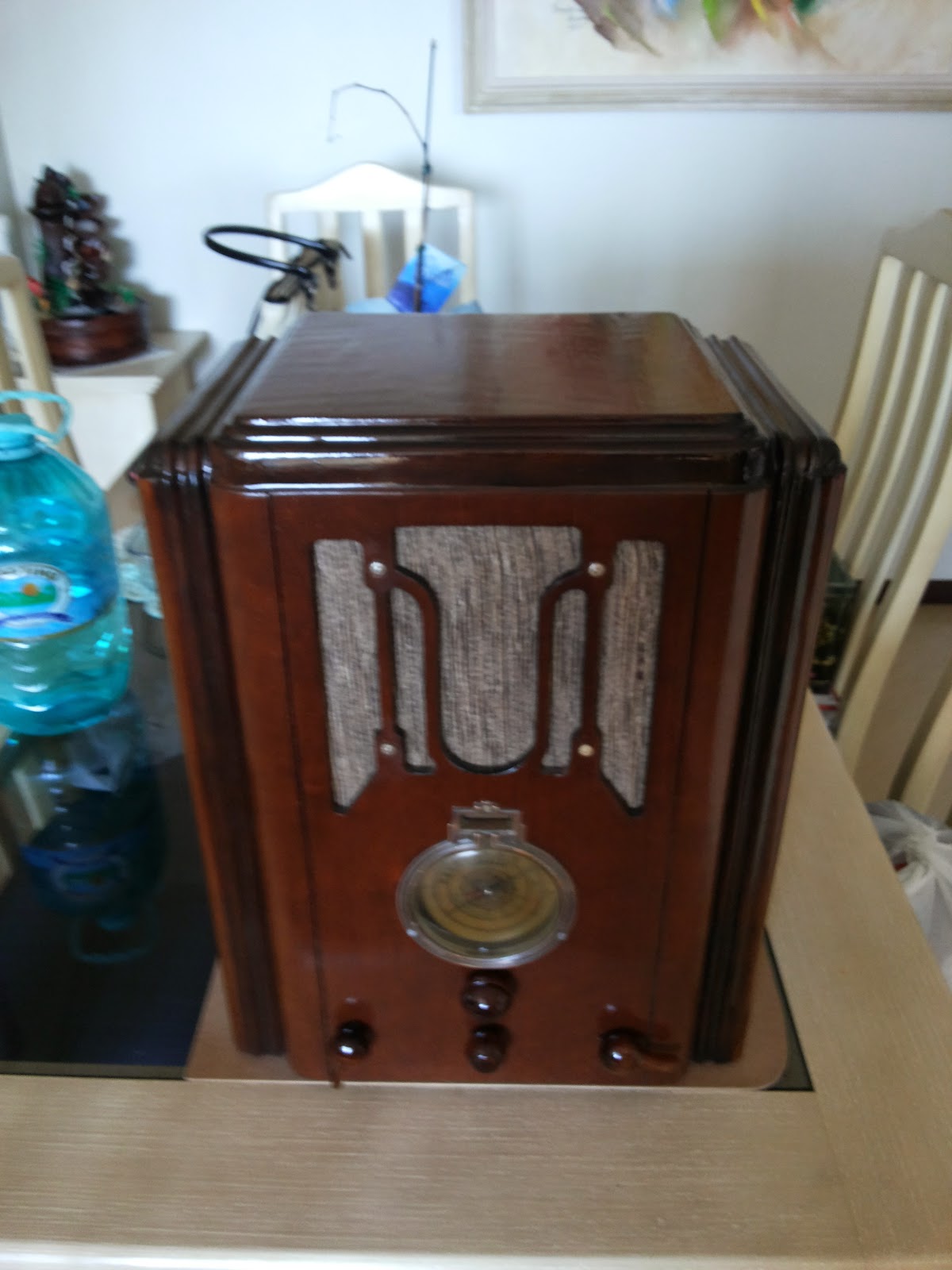

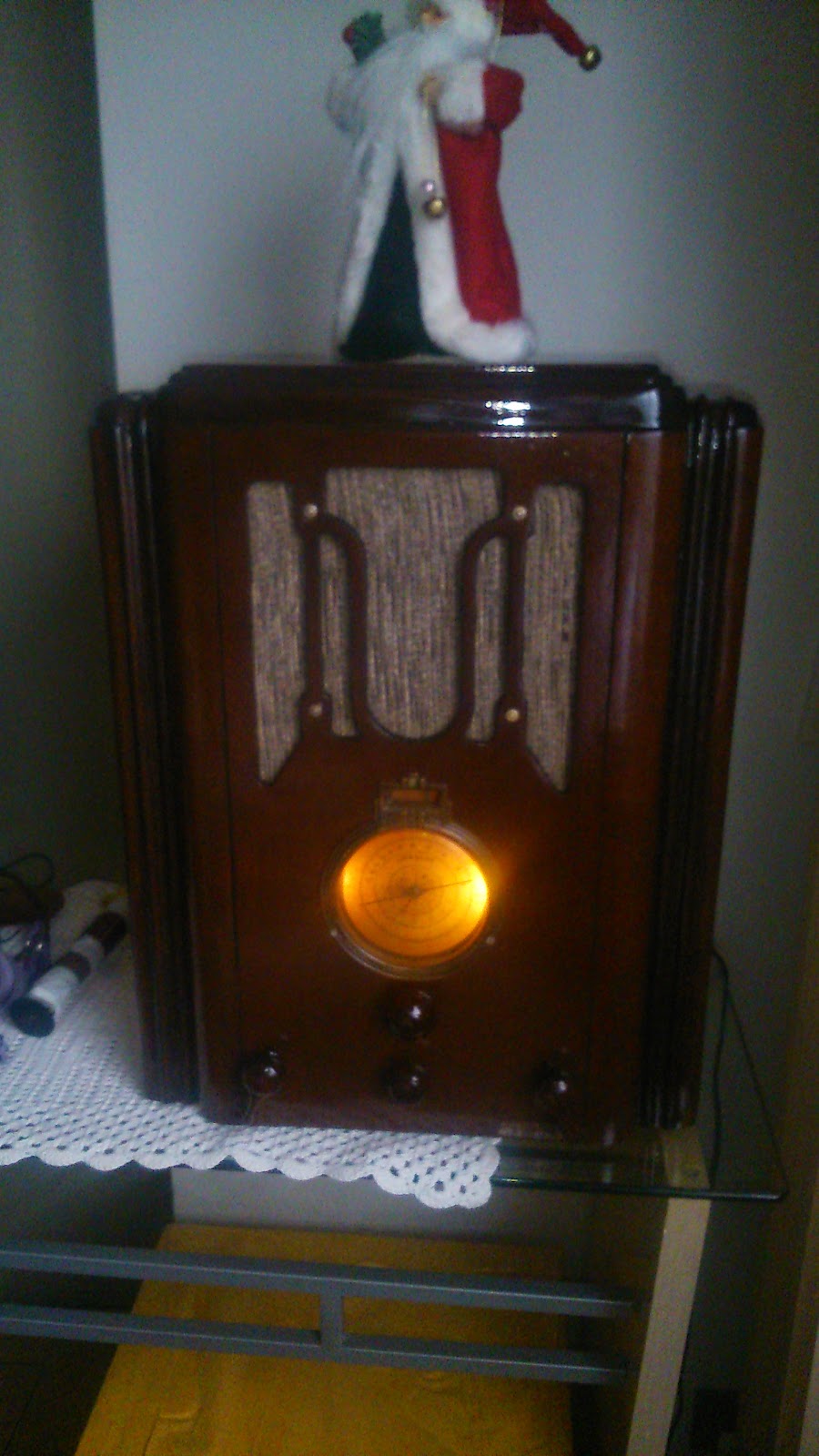

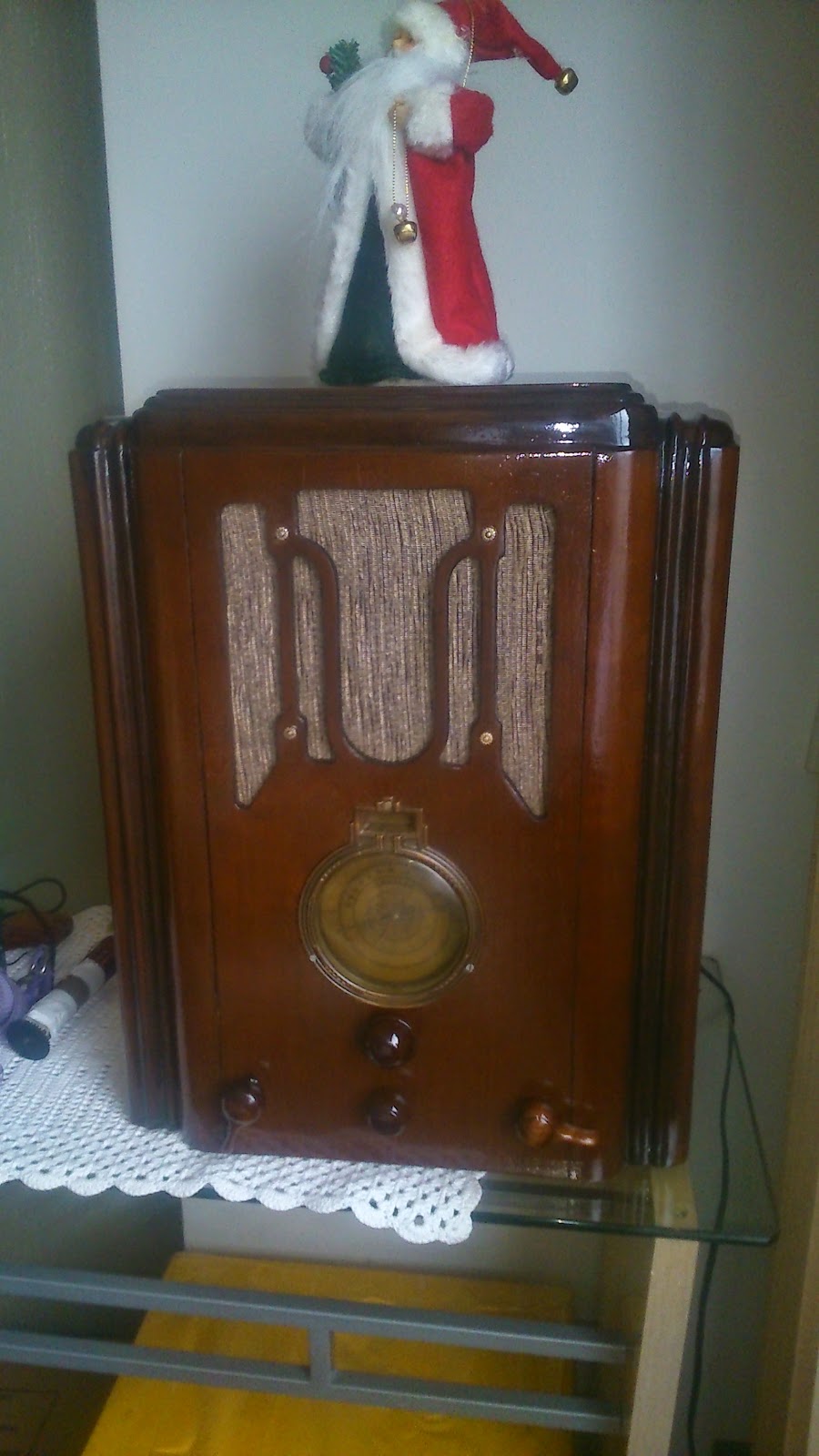

  Aqui o Rádio da Philco já montado dentro de sua caixa finalizado!




Assista o vídeo do rádio Philco modelo 57c no quando abaixo.
Obrigado, e se gostou comente. Abraço.
