Olá, hoje vou apresentar este rádio de fabricação americana que ganhei de um amigo...
Trata-se de um RCA Victor fabricado durante a 2ºGuerra mundial (1942), conhecido como "rabo quente".

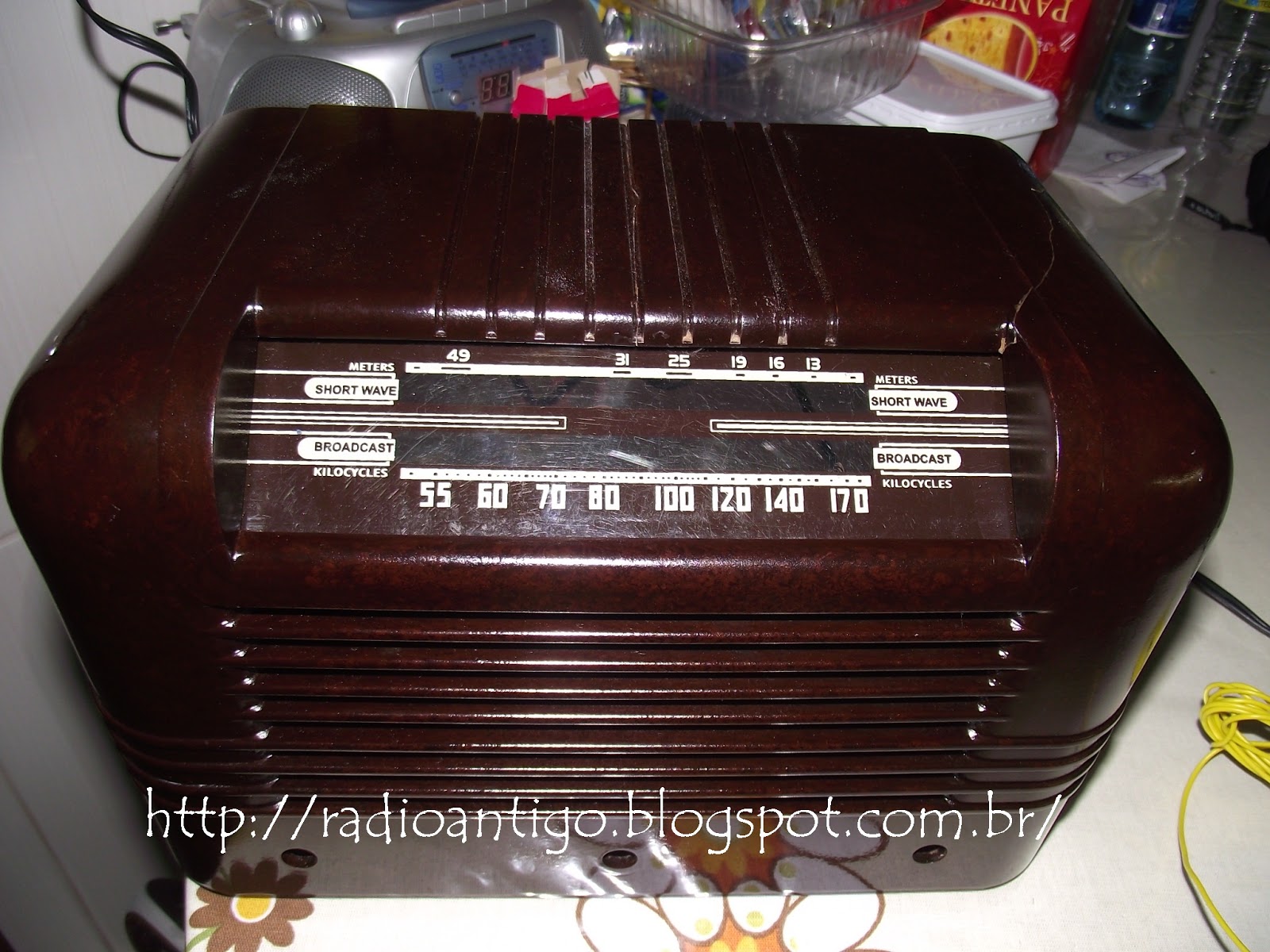

Bom, o estado dele como pode ver pela
foto não é dos melhores, apresentava rachaduras no baquelite e faltava o dial e os knobs.
Foi feito um reparo no baquelite com cola de sapateiro como da para notar na foto.
Outra foto do lado do rádio RCA.
Aqui é possível visualizar a etiqueta de fabricação do radio
que se situa na parte externa debaixo da caixa de baquelite do radio.
Visão trazeira do rádio, um fato interessante é aquela gradezinha no lado esquerdo da foto, que na realidade é um seletor de voltagem 110/220 volts, é uma resistência a fio.
As válvulas juntamente com as bobinas de FI.
Outra visão da parte trazeira do chassi do rádio
destacando-se a grade do seletor de voltagem.
Visão superior do rádio, um modelo bem compacto.
O chassi possuía os sinais do tempo
normal, sujeira, pó, ferrugem...
Juntamente com o capacitor variável o capacitor eletrolítico
da época com várias capacitâncias em um só invólucro.
Em primeiro plano as válvulas, retificadora e saída.
Uma visão frontal do chassi do radio RCA, da para ver bem
como este radio foi compactado.
Antiga inquelina!
Visão da parte de baixo do chassi.
Em primeiro plano os trimers de ajuste do rádio.
O transformador de saída e capacitores de papel antigos que terão
de ser substituídos.
Outra visão da parte de baixo do radio.
Foto ampliada da mesma região do rádio, fonte e saída.
Restaurei a caixa do rádio com resina, optei por não repitar a caixa, por ser um baquelite muito bonito.
Visão frontal da caixa do radio RCA Victor pronta.
Destaque da caixa polida do rádio.
Circuito do rádio consertado com capacitores e válvulas necessárias
substituídas.
Outra visão do chassi do radio RCA.
Após este processo de conserto do rádio, desmontar,
higienizar, proteger o chassis e remontar todinho para calibrar as frequências
necessárias.
Remontado, calibrado faltando apenas coloca-lo em sua caixa
que já o estava aguardando.
Outra visão do rádio já pronto.
Aqui montado, os knobs originais
deste rádio eram de baquelite, impossíveis de conseguir, então os bons e lindos
substitutos ficaram muito bom.
Outra
visão de frente do belo rádio da RCA.
Visão trazeira, finalizada do rádio.
Assista ao vídeo dele funcionando e se gostou deste trabalho de restauração, comente.
