Este é um clássico da indústria nacional e um dos rádios
mais vendidos no Brasil, chega a ser um símbolo dos rádios antigos e todo mundo
que ama estas maravilhas quer ter um aparelho destes.
 |
| Este aparelho é o famoso modelo PT 76, em 1968, a Semp lançou o mais sofisticado rádio da época, que ganhou o carinhoso apelido de “capelinha” e atingiu grande sucesso de vendas até meados da década de 80. |
Esta é uma propaganda de época de um dos modelos.
A restauração começou como sempre com
uma boa limpeza, a caixa não tinha cupins, o que é excelente porém como ficou
por sei La quanto tempo em um lugar úmido começou a soltar o compensado.
Isso sem falar do que havia de "restos" de
animais, penas de pombos e outras coisinhas, até um grão de feijão existia
preso na parte interna de um dos botões do rádio.
O chassi estava bem feinho, como havia umidade a oxidação
estava lá.
Neste equipamento a chave de ondas apresentava um pequeno
quebrado, porem como havia as duas partes e era em um local de fácil reparação
o conserto foi efetuado com resina sem problemas.
Esta é a chave de ondas do Semp PT 76.
O estado da caixa apesar de anos ao tempo estava relativamente boa.
O chassi apresentava como mencionado marcas de oxidação e ferrugem.
Sinais da ação do tempo, nada que uma boa caprichada não resolva.
Os trimers de ajuste estavam em péssimas condições, porem
apesar da ferrugem a mica de isolamento estava em boas condições e puderam ser
reaproveitados.
Outra imagem do chassi destacando os dois transformadores (excitador
e saída de áudio)
O capacitor variável ainda montado no chassi.
O antigo compartimento de pilhas e as bobinas acima do chassi.

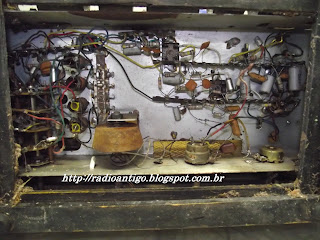

Agora na parte de baixo é que a mágica
realmente acontece, os componentes das etapas de Rf e Fi do garotão, os
transistores deste rádio são mistos, silício e germânio.
O capacitor variável, após limpo
acima do esquema elétrico da Semp.
Aqui o capacitor variável sendo
testado, este componente é um dos principais do rádio e seu funcionamento afetara
todo o resto no rádio.
Outra foto do capacitor variável em teste.
Este é o Dr. Chassis, já tratado e protegido para mais
alguns anos de felicidades.
Todos os capacitores deste rádio foram trocados, também dois
transistores de silício da etapa de RF, que curiosamente estavam com uma ou
duas de suas "perninhas" cortadas, "parece obra de criança"
e não houve como repara-los.

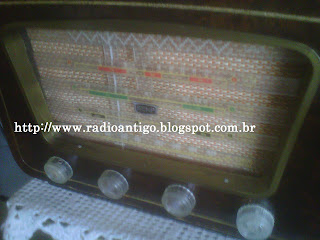

Aqui ele já pronto finalizado.
Outra foto mais próxima do rádio SEMP PT 76.
Mais duas.
Aqui já com a tampa trazeira original do modelo.
Assista ao video demostrativo de seu funcionamento, em Curitiba consigo sintonizar a rádio Bandeirantes de São Paulo facilmente no final de tarde e noite devido a Propagação.
