Consegui ha tempos atrás com um amigo meu, cujo
pai tinha alguns rádios este SEMP A.C.38 série A. Este é um especial porque foi
de um lote que foi fabricado especialmente para ser vendido em uma rede de
lojas aqui, a extinta PROSDOCIMO.
Em condições visuais estava até que bom, levando em consideração que se trata de um aparelho de mais de 60 anos.
A tampa traseira ainda existia, nela da para ver bem o modelo: SEMP AC 38.
Retirada à tampa, estava lá à conhecida oxidação
e seu amigo a sujeira
Este rádio possui um indicador de sintonia chamado de "olho mágico", que é uma válvula que se fecha quando a estação sintonizada esta certinha.
Em destaque a
bobina das frequências intermediaria.
O chassis ainda
dentro do rádio.
A etiqueta de identificação do SEMP AC 38 com o seu n°.
Ahh, o Dr. Variável,
(como diz meu amigo Indalécio A. de Oliveira da Officina do Rádio
Antigo) na minha humilde opinião "este é o cara que
mais entende de rádios no Brasil". Mais voltando ao Capacitor Variável, o
coração do rádio antigo.
Já fora da caixa, pronto para iniciar o processo de limpeza.
Outra visão do
chassi fora da sua "casinha".
Visão frontal.
Visão de cima...
Aqui um detalhe da ferrugem que estava abaixo da
sujeira.
A caixa estava em boas condições, sem cupins,
somente sujeira e desgastes.
O chassi do Semp em sua parte intima... podemos
notar os componentes de época, muitos terão de serem trocados devido à ação do
tempo.
Aqui destaquei
todos os capacitores de vários valores que simplesmente perderam suas
capacidades funcionarem como foram projetados, seus valores se alteram devido à
umidade, calor,...
Outros capacitores que estão em destaque e serão substituídos por similares modernos.
Outro componente
que merece cuidado especial é o transformador de força: estes rádios foram
projetados em uma época que a tensão da rede era de 110/220 volts, hoje a tensão
foi fixada em 127/220 volts. Parece pouco, porem as válvulas tem seus
filamentos e 6,3 volts, e quando ligado um trafo de 110 volts em uma rede de
127 volts, este vai fornecer 7,27 volts, ou seja, vão trabalhar
com sobretensão, reduzindo sua vida útil de 6.000 horas para 2.000 horas!
O sistema de roldana do variável é muito
interessante, são duas cordinhas separadas, que trabalhando em conjunto fazem a
seleção de sintonia.
Bem, chassis
limpo, tratado, e envernizado, componentes substituídos incluindo o
transformador que foi rebobinado, e TODAS as Válvulas, apesar de funcionarem
quando testadas as que não estavam com sua transcondutância baixa estavam em
curto (anodo/catodo) o que gera ruído.
Pronto para alinhar sua frequência intermediaria que neste rádio é de 455 kHz.

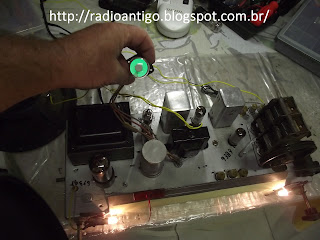

Válvula olho mágico 6e5 em destaque.
Após a substituição dos componentes ficou assim: em destaque os novos.
Outro fato
curioso: existia um resistor de 30 kΩ que estava aberto, utilizei o bom e velho macete: 03 resistores
de 10 kΩ e série = 30 kΩ! Também da para
ver o novo transformador de força.
Tudo lixado, polido, trocado, envernizado, rádio calibrado e montado!
Ficou bonito!
Visão traseira antes de colocar a tampa.
Finalizado: lindo
rádio SEMP AC 38 - A.
Assista ao vídeo dele.
