Rádio ABC 5925 Dunga

Este é um rádio valvulado fabricado em 1959 pela ABC - Rádio e Televisão do Nordeste S/A, utilizando 5 válvulas 12BE6 12BA6 12AV6 50C5 35W4, tipo rabo quente.

Quando peguei este rádio, ele tava com a caixa que neste modelo é de plástico injetado, quebrada em vários locais, aparantemente dano causado por queda.



 Possuía uma rachadura em toda a lateral.

 Aqui uma visão já sem o circuito de como a coisa estava feia...

Estava faltando um pedaço da lateral.

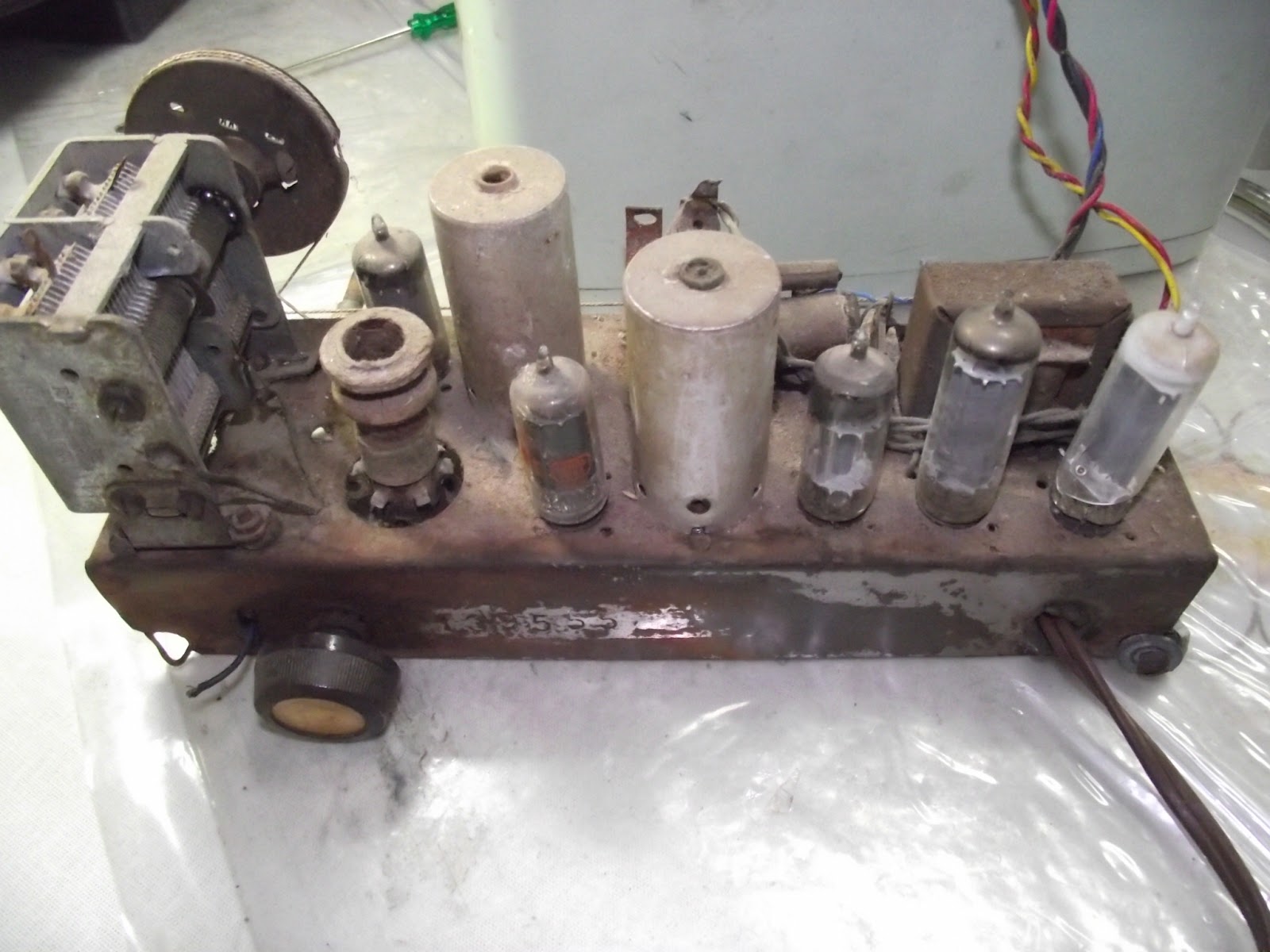

 Este é o bom e velho chassis com ferrugens e sujeira acumulada de anos.

 Muita poeira e oxidação.

Aqui já começando a limpeza do chassis, com os capacitores que terão de ser "operados", bobinas, válvulas, transformador de saída etc..

 Aqui já iniciando o processo de limpeza da caixa para iniciar a restauração do rádio.

Após limpeza, anti ferrugem e outros detalhes, o chassi fica pronto para a substituição de componentes necessários ao funcionamento do rádio.

Aqui a restauração do rádio, na parte interna interna uso rezina para fixar o plástico e corrigir o que falta, na parte externa o processo é com massa plastica e lixa até ficar perfeito.

Quase pronto para pintura.

 Esse é o "cara" o capacitor variável, responsável pela sintonia das estações, ele é um dos componentes mais críticos do circuito.

OK, após tudo revisado e substituído todos os capacitores, válvulas, e demais componentes que foram necessários ficou pronto....! Não com o passar do tempo, os componentes alteram seus valores, principalmente os capacitores, como substitui os originais o mesmo rádio tem de ser recalibrado, 455khz é a frequência de FI.

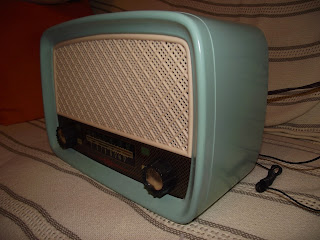

Ficou assim, um charme este radinho.

Aqui o rádio pronto, totalmente restaurado, esqueci de falar que neste aparelho foram trocadas 03 das 05 válvulas, uma estava quebrada e as outras estavam com sua transcondutância comprometida devido ao desgaste.





A tampa traseira... muita paciência para fazer todos os furinhos......ahhhff..

Gostou, Comente...Abraço.
